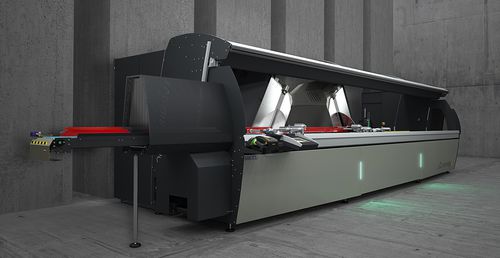

Двухголовочный станок для резки для алюминия COMPOUND CUT

для профилейЧПУ

Двухголовочный отрезной станок с 9 управляемыми осями, которые включают автоматическое перемещение подвижной головки, электронное управление двумя осями вращения режущих узлов, подачу ножей и вертикальное перемещение режущих узлов для максимального увеличения рабочей зоны. Он позволяет достигать углов от 45° (внутри) до 22°30' (снаружи) на горизонтальной оси и от 0 до 45° на вертикальной оси с десятичной точностью резки. Подача ножей шириной 600 мм может осуществляться по двум осям, оптимизируя график резки в вертикальном направлении, для резки профилей высотой более 500 мм и обеспечивая оптимальную настройку скорости выхода ножей и хода. Версия HS (High Speed) имеет более высокоскоростную ось X и все средства защиты, необходимые для автоматических операций обработки, в том числе при работе станка без оператора. Наклон каждой головки, до 22°30' наружу, осуществляется с помощью механической передачи с высокоточным мотор-редуктором и бесщеточным двигателем с абсолютным энкодером. Наклон осуществляется с помощью электрического привода с рециркулирующей шарико-винтовой парой и бесщеточным двигателем. Для обеспечения оптимального позиционирования точность позиционирования проверяется перед кинематической цепью передачи с помощью поворотного абсолютного энкодера. Подача лезвия осуществляется по двум осям. Вертикальный перевод, связанный с движением выхода лезвия, значительно увеличивает размер высоты диаграммы резания, позволяя максимально использовать большой диаметр лезвия. Траектория движения инструмента управляется программным обеспечением на основе программы резания, профиля и наклона головки.
