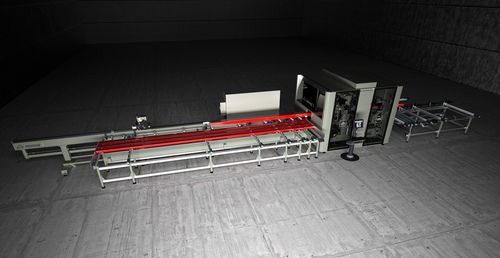

Обрабатывающий центр ЧПУ 12 осей QUADRA L series

13 осейгоризонтальныйдля алюминия

13-осевой обрабатывающий центр с ЧПУ предназначен для осуществления фрезерования, сверления и резки профилей из алюминия и легких сплавов. По заказу он может быть оснащен модулем торцевания. QUADRA L0 состоит из автоматического магазина и системы толчковой подачи профилей до 7500 мм, укомплектованной устройством для движения зажима для блокировки профилей. Благодаря движению зажима питатель возвращается в исходное положение, позволяя одновременно загрузочному устройству подготовить следующий профиль. В центральной части находятся модуль фрезерования, модуль резки и по заказу может быть установлен модуль торцевания. На 4-осевом фрезеровочном модуле с ЧПУ установлены 4 электрошпинделя, которые позволяют обрабатывать заготовку по всему контуру, вне зависимости от ее положения. Режущий узел оснащен трех-осевым режущим диском Ø 350 с ЧПУ, перемещающимся в горизонтальном направлении. Дополнительный модуль торцевания работает на двух осях ЧПУ, используя узел фрез. В QUADRA L0 входит также автоматическое извлекающее устройство для перемещения от режущего узла к разгрузочному магазину. Узел состоит из магазина с поперечными ремнями для разгрузки обработанных заготовок длиной до 4000 мм (факультативно 7500 мм). Обрабатывающий узел оснащен звуконепроницаемой кабиной, расположенной в центральной рабочей части, которая помимо защиты оператора позволяет снизить уровень шумового воздействия.
