Электронная система контроля уровня жидкости. Магнитострикционный уровнемер.
описание

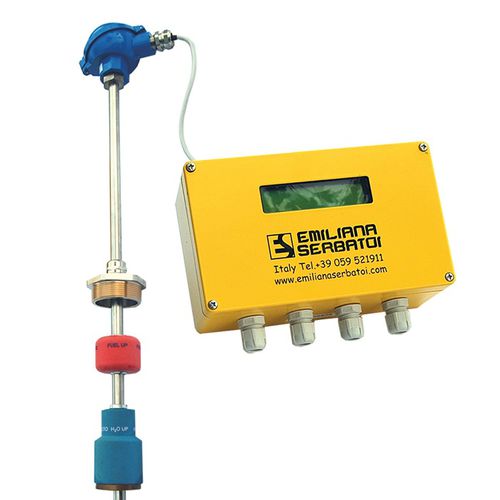

ES LEVEL это инновационный многофункциональный магнитострикционный уровнемер; обеспечивает высокую точность измерения и идеально подходит для непрерывного мониторинга уровня жидкости в резервуаре.
ES LEVEL состоит из микропроцессорного блока (16 бит - 16 МГц), флеш-технология, струны из ферромагнитного материала в защитной трубке из нержавеющей стали AISI 304, головки из литого под давлением алюминия и поплавка с магнитом из расширенного ПВХ или нержавеющей стали, алфавитно-цифрового ЖК-модуля.
Принцип действия уровнемера следующий: поплавок перемещается вместе с уровнем жидкости по трубе скольжения, отслеживая его положение. Генерируемый микропроцессорным блоком датчика токовый импульс перемещается по струне и создает вокруг нее магнитное поле. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем поплавка возникает механическая (ультразвуковая) волна, которая движется в обратном направлении с постоянной скоростью. Измеренное время между стартом токового импульса и возвращением импульса в виде ультразвуковой волны строго пропорционально измеряемому уровню (т.е. расстоянию до поплавка) и определяет состояние уровня среды с высокой точностью.
Магнитострикционные уровнемеры могут быть использованы для определения уровня одного или двух жидкостей с различным удельным весом и их температуру с помощью одного или нескольких датчиков, распределенных по длине зонда; поэтому можно добавить, в дополнение к поплавку для измерения уровня топлива, второй поплавок для измерения уровня воды в резервуаре.
