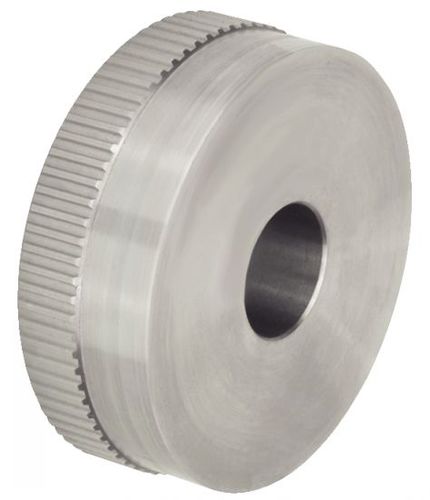

Рифленая ручка управления 17-08 series

Наименование изделия
Шкальный кольцо (верньер) из стали (модель: 17-08) - Maurin Composants

Краткое описание

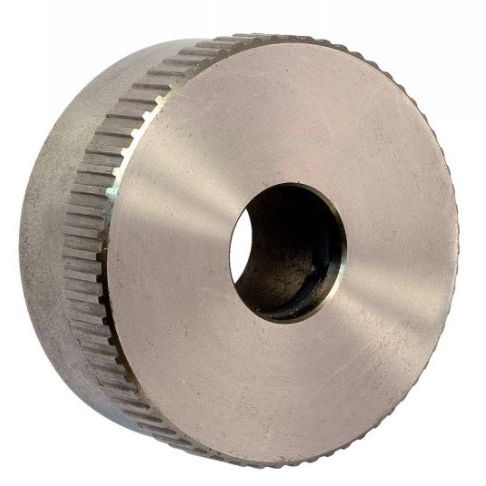

Рифленое верньерное кольцо (шкальный кольцо) из стали. Доступно: точёный стальной вариант (без шкалы) или матово-хромированный стальной вариант (с нанесённой шкалой). Поставляется с фрезерованным пазом. Фиксирующие элементы: резиновое фиксирующее кольцо и полиамидное трениевое кольцо по исполнению.

Особенности

• Материал: точёный сталь (без шкалы) или матово-хромированный сталь (с шкалой)
• Фрезерованный паз для монтажа
• Резиновое фиксирующее кольцо
• Полиамидное трениевое кольцо (опция)
• Стандартная шкала: 100 делений, 10 меток 0°–90° (обр. 100-1-1-0-90/10)
• Возможны нестандартные шкалы по запросу

Варианты / Визуализация

• Точёный сталь: без шкалы
• Матово-хромированный: со стандартной шкалой
• Исполнения с трениевым кольцом или без — в зависимости от артикула

Пример заказа
ПРИМЕР ЗАКАЗА: Артикул-d2 (H7) 17-081-30-12

Примечания
Соответствует стандарту GN 164.

Технические характеристики

• Модель / Обозначение: 17-08 (шкальный кольцо)
• Доступные наружные диаметры (d1): 30, 40, 50, 60 мм
• Варианты отверстий (d2, H7): 12, 14, 16, 18, 20 мм
• Типичные значения d3 (мм): 31,7 ; 41,3 ; 51,8 ; 61,4
• Примеры допусков d4: значения указаны по артикулам (напр. 12 с допуском -0,02 / -0,05 мм)
• Исполнения: без шкалы / со стандартной шкалой
• Трениевое кольцо: с или без в зависимости от артикула
• Деталь стандартной шкалы: 100 делений, 10 меток 0°–90° (обр. 100-1-1-0-90/10)
• Специальные исполнения: нестандартные шкалы доступны по запросу
