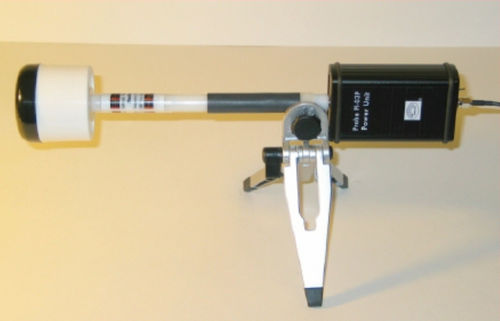

Зонд электрического поля PI-03P
испытательныйдля отбора пробизотропный

зонд электрического поля
зонд электрического поля
зонд электрического поля
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
испытательный, для отбора проб
Физическая величина
электрического поля
Технология
изотропный, микроволновый
Область применения
для лабораторий
Другие характеристики
с широким диапазоном, CEM

Описание

100 МГц-18 ГГц, 70-1400 В/м. Широкополосный изотропный датчик электрического поля PI-03P измеряет импульсное радиочастотное поле, создаваемое микроволновыми радарами. Он имеет возможность быстрой выборки, измеряя напряженность поля радиочастотных всплесков (импульсов) длительностью 1 мс (одна микросекунда). Он работает в диапазоне частот 100 МГц - 18 ГГц, удовлетворяя требованиям испытаний MIL STD-461 и спецификациям автомобильной ЭМС GM и Ford. Основные параметры Работает с измерителями RFP-05, RFP-05M. - На основе диодов: 3-осевой изотропный датчик. - Чувствительность: 0,8 В/м. - Линейность: +/- 0,5 дБ (1-400 В/м), +/- 1 дБ (400-800 В/м). - Динамический диапазон: >60 дБ (один диапазон). - Частотная характеристика (без поправочных коэффициентов): +/- 1,5 дБ (10 МГц-6 ГГц), -3 дБ @ 3 МГц, +/- 3 дБ (6 ГГц-12 ГГц). - Частотная характеристика (с поправочными коэффициентами): +/- 1,0 дБ (10 МГц-12 ГГц), +/- 3 дБ (12 ГГц-18 ГГц). - Вращательная изотропность: +/- 0,5 дБ (3 МГц-6 ГГц), +/- 2 дБ (6 ГГц -18 ГГц). - Точность калибровки (на заданной частоте) <1 дБ. - Температура: 5-40°C, - Влажность: RH 10-90%, без конденсации. - Температурная погрешность: 2 В/м). - Калибровка по UK NPL или NIST с возможностью отслеживания. - Малый размер: LxD: 9,0×2,25 дюйма, 230×58 мм. - Вес: 0,2 фунта, 100 г. - Работает со счетчиками RFP-04 и RFP-05. - Разработан и изготовлен в США.

---
