Фитинг для химических продуктов 1A

для топливапневматическийрезьбовой

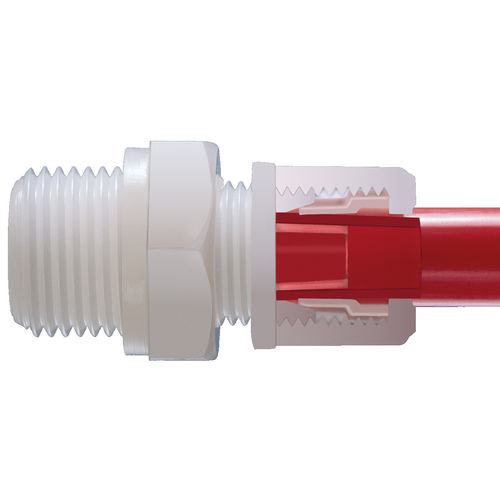

Гибкая труба насаживается на интегрированную соединительную муфту разъема гибкой трубы 1A. Затягивая гайку с накаткой, зажимное кольцо прижимается к гибкой трубе и фиксирует ее на месте. Соединительная втулка для гибкой трубы имеет почти цилиндрическую форму. Его размеры рассчитаны таким образом, чтобы предотвратить деформацию труб более 6%, даже при низких допусках. Низкое напряжение, создаваемое низкой деформацией труб, само по себе является достаточным для обеспечения плотного гибкого соединения труб до 6 бар. Зажимное кольцо и гайка с накаткой предохраняют соединение от продольных сил, которые в противном случае могли бы снять гибкую трубу с соединительной втулки. Зажимное кольцо предназначено для фиксации гибкой трубы на месте путем улавливания любых сдвиговых или крутильных напряжений. Это позволяет использовать до 10 бар*. Благодаря своей эластичности зажимное кольцо можно использовать несколько раз в одном и том же соединителе.
