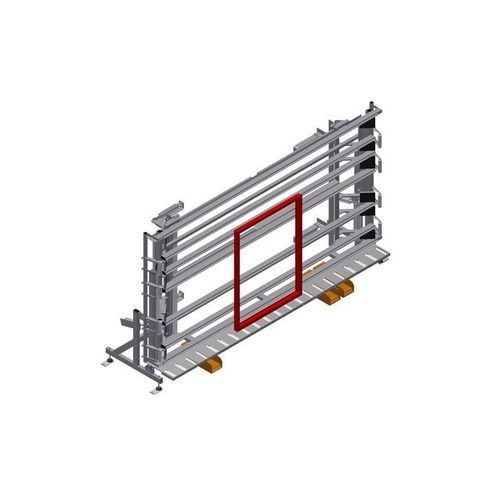

Стенд для остекления VE 4000

Описание
Система контроля и остекления для остекления и окончательного контроля при единичном и серийно-поточном производстве.

Характеристики и преимущества

• Прочная стальная конструкция
• Быстрая и точная сборка окон, дверей и элементов
• Точность за счет параллельных зажимных балок
• Для остекления и функционального контроля
• Стыковка рамы и створки
• Бесступенчатая регулировка высоты
• Две пневматические откидываемые и перемещаемые зажимные балки
• Удобное управление с помощью ножного выключателя
• Пневматическое соединение 4-канальное

Опции

• Подающие ролики в сборе справа (опция)
• Подающие ролики в сборе слева (опция)
• Защита профиля для опорных роликов (опция)
• Диапазон регулировки наклона 0°–8° (опция)
• Блок перемещения для KT/KTH/MS/VE с ребордовыми роликами и стояночным тормозом (опция)
• Ходовой рельс 2,0 м слева и справа (опция)
• Задняя опора с ПВХ направляющими (опция)
• Нижний рольганг с опорными роликами L = 200 мм (опция)
• Ножной выключатель — все функции управляются ножными клапанами (опция)
• Зажимные балки — синхронное откидывание и перемещение зажимных балок для сокращения времени открытия/закрытия и обеспечения свободного прохода окна (опция)

Дополнительные компоненты (по желанию)

• Подающие ролики в сборе справа — защитные ролики для начала или конца рольганга
• Подающие ролики в сборе слева — защитные ролики для начала или конца рольганга
• Диапазон регулировки наклона 0°–8° — пневматическая регулировка наклона
• Защита профиля — защита для опорных роликов 200 мм (алюминий). Опорные ролики с защитной оболочкой для алюминиевых элементов
• Блок перемещения — устройство перемещения для KT/KTH/MS/VE на роликах с ребордами и с ручным стояночным тормозом
• Ходовой рельс — рельсы по 2,0 м слева и справа
• Опора по высоте — задняя опорная поверхность с пластиковыми направляющими
• Опора — нижний рольганг с опорными роликами L = 200 мм
• Ножной выключатель — управление всеми функциями при помощи ножных клапанов
• Зажимные балки — синхронное откидывание и перемещение зажимных балок, минимальное время открытия и закрытия и свободный проход окна

Характеристики / технические спецификации

• Длина: 5440 мм
• Ширина: 1180 мм
• Высота: 2600 мм
• Макс. ширина зажима: 4000 мм
• Мин. ширина зажима: 390 мм
• Регулировка высоты: 500 мм
• Высота зажимных балок: 2300 мм
• Ширина зажимных балок: 200 мм
• Ширина нижнего рольганга: 200 мм
• Масса: 580 кг
• Допустимая нагрузка: 200 кг
• Давление в пневматической линии: 7 бар
• Расход воздуха: 35 л/мин.
