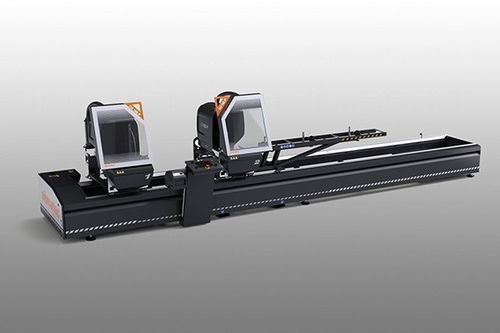

Двухголовочный станок для резки для алюминия DG 102-P

для профилейЧПУавтоматический

Краткое описание
Электронный двухголовочный отрезной станок с автоматическим перемещением подвижной головки, приводимой в действие бесщеточным мотором и управляемой числовой/CNC системой. Пневматическая установка угла от 90° до 22°30' (наружная) в двух фиксированных положениях или опциональная механическая настройка для промежуточных углов. Гидропневматическая подача диска с регулируемой скоростью подачи.

Загрузка и разгрузка

• Рольганг на подвижном пильном агрегате для стандартной загрузки и разгрузки.
• Опционально: дополнительное зажимное устройство на рольганге для фиксации остатка заготовки.
• Опционально: устройство измерения высоты профиля для автоматической коррекции размера пропила в соответствии с фактическими размерами профиля.

Система управления

• Пульт на стойке, соединённый с основанием машины, может быть установлен в удобном положении.
• Оснащено elumatec HMI с 7-дюймовым сенсорным дисплеем.
• Поддерживает одиночные пропилы и автоматический режим с листами раскроя; поддерживается импорт списков .dgx.

Регулировка промежуточных углов

• В стандартной версии предусмотрены предварительно установленные резы под 45° и 22°30' при помощи механических упоров.
• Опция: ручная система с маховиком позволяет устанавливать любой промежуточный угол для не прямоугольных резов.

Зажим профиля

• Надёжный и точный зажим профиля с помощью двух горизонтальных пневматических зажимных цилиндров.
• Опциональная система вертикального зажима доступна при необходимости.
• Ручной дополнительный зажим удерживает обрезок во время распила.

Защитные кожухи пильных агрегатов

• Два автоматически опускаемых защитных кожуха защищают зону обработки.
• Кожухи из стойкого к царапинам поликарбоната автоматически открываются и закрываются в соответствии с рабочими циклами.

Технические данные (резюме)
Характеристики машины:

• Модель: DG 102-P
• Тип машины: электронный двухголовочный отрезной станок с подвижной головкой
• Привод: бесщеточный мотор с числовой/CNC системой управления
• Электронное управление осью X: 1000
• Скорость позиционирования оси X: 2000 м/мин
• Позиционирование подвижной головки по абсолютной магнитной ленте: 3000
• Установка угла: пневматическая от 90° до 22°30' (две фиксированные позиции); опциональная механическая регулировка промежуточных углов
• Подача диска: гидропневматическая с регулируемой скоростью подачи
• Панель управления: elumatec HMI 7" сенсорный дисплей
• Зажим профиля: пара горизонтальных пневматических тисков; опциональная вертикальная система
• Загрузка/разгрузка: рольганг на подвижной головке; опционально дополнительное зажимное устройство и устройство измерения высоты профиля
• Безопасность: пневматически управляемое переднее локализованное ограждение; автоматические защитные кожухи из поликарбоната
• Функции: одиночные резы, резы под промежуточными углами, циклические резы по спискам, длинные/короткие/угловые резы, полуавтоматическая функция реза, импорт списков .dgx

Безопасность и обслуживание

• Система минимальной подачи смазочного масла включена.
• Подготовка для автоматического запуска внешнего вытяжного агрегата.
• Опции по удалению стружки и выдвижным контейнерам зависят от конфигурации.
