Детектор обрыв нити UPG series

LEDпьезоэлектрическийпотенциометрический

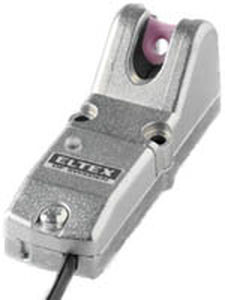

Eltex UPG-Stitch Датчик обрыва резьбы для швейных машин. UPG-Stitch - это датчик обрыва нити, предназначенный для использования на швейных машинах. Он проверяет, что нить движется в стежках. Как отсутствие движения потока, так и непрерывное движение потока приведет к активному выходу. Он работает по пьезоэлектрическому принципу, обнаруживая движение пряжи. Этот принцип работы делает его пригодным для всех типов пряжи и нечувствительным к пыли, грязи и колебаниям влажности. Он имеет оптронный выход, подходящий для ПЛК или других электронных устройств управления. Светодиод (светоизлучающий диод) указывает на движение резьбы. Керамическая сенсорная часть может использоваться как закрытая проушина или как открытая перекладина. Параллельно можно подключить несколько датчиков. Благодаря своим небольшим размерам он не требует много места на машине. Технические характеристики: Корпус из металла цинка Источник питания 15-30 В постоянного тока Потребление тока 20 мА Выход: Макс. коммутируемый ток 10 мА Макс. падение напряжения 2 В Диапазон скоростей 600 - 10 000 об/мин Длина кабеля 16750 0.5 m 16760 3.5 m Разъем кабеля 6/4 модульный штекерный разъем Описание функции: Чувствующая часть из оксидной алюминиевой керамики, с закрытой проушиной Ø3 мм и шириной 7 мм. Выходной Оптосоединитель, активен при некорректном движении потока. Настройка чувствительности Чувствительность может быть настроена потенциометром под крышкой. Выходной сигнал отражает движение резьбы. Когда поток движется правильно, оптосоединитель неактивен. Когда поток не движется или движется непрерывно, оптосоединитель активен. Светодиод горит, когда резьба движется правильно. Он мигает ровно, когда резьба не движется.
