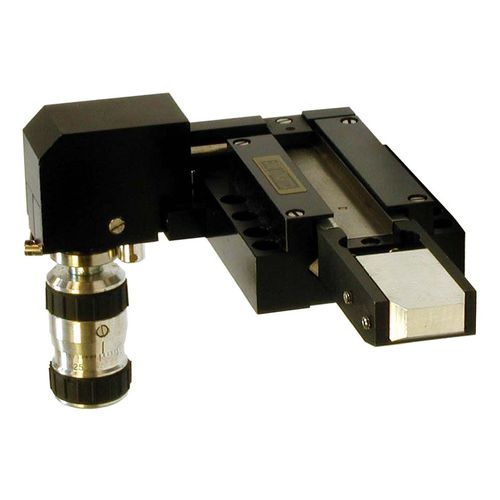

Кантователь MDE884LH

- Манипулятор с волоконным массивом θx / кристалл - Вращается точно по оси x - Поддерживает высоту центра 18 мм - Доступны версии для правшей и левшей θx манипулятор для ленточного кабеля/кристалла (большой радиус действия). Уникальный роликовый механизм обеспечивает вращение точно вокруг оси x и поддерживает высоту центра 18 мм. Доступны версии с правой и левой рукой. Также может поставляться с регулировками θy и θz. Передний блок обрабатывается компанией Elliot Scientific (или заказчиком) для размещения блока кремниевых V-образных пазов на волоконной ленте (US: fiber). В качестве альтернативы его можно заменить держателем устройства, как показано на фото ниже. Уникальная конструкция механического вала обеспечивает развязку линейного перемещения регулятора от движения вала, что сводит к минимуму любое радиальное смещение во время вращения. Благодаря этому угловые перемещения осуществляются точно вокруг оси x, а радиальное смещение отсутствует. Благодаря точности перемещения достигается очень высокая точность определения угла поворота. Технические характеристики Конфигурация - левосторонняя Высота центра - Поддерживается на уровне 18 мм вращение θx - Грубый диапазон - ± 4° - Точный диапазон - ± 10 угловых минут θx Разрешение - Грубая настройка - 8 угловых секунд
