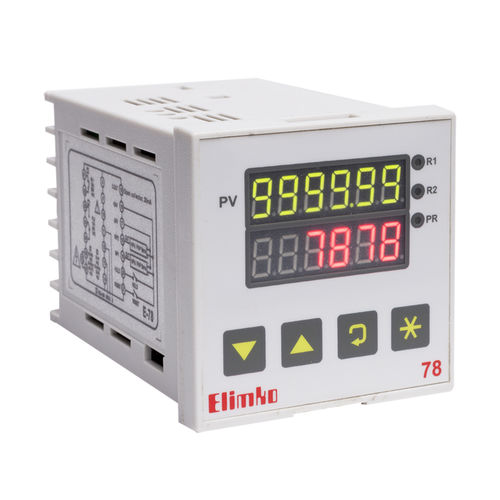

E-78-D - это микропроцессорный прибор, работающий по принципу измерения частоты и периода. С помощью датчиков удара он может использоваться для измерения таких переменных процесса, как скорость, частота вращения и таймер.
Частота входного сигнала должна находиться в диапазоне от 0,2 Гц до 10 кГц. В зависимости от выбранного типа входного сигнала он рассчитывает разность частот и соотношение между ними путем измерения частот и периодов сигналов с двух разных входов. Значения умножаются на параметр Pscl1 и делятся на параметр Pscl2 и отображаются на экране.
Прибор проверяет выходные реле, сравнивая значения SET1 и SET2, которые могут быть установлены, со значением процесса. С помощью коммуникационного порта RS-485 параметры конфигурации прибора и результаты могут быть переданы другим приборам по протоколу Modbus.
---
