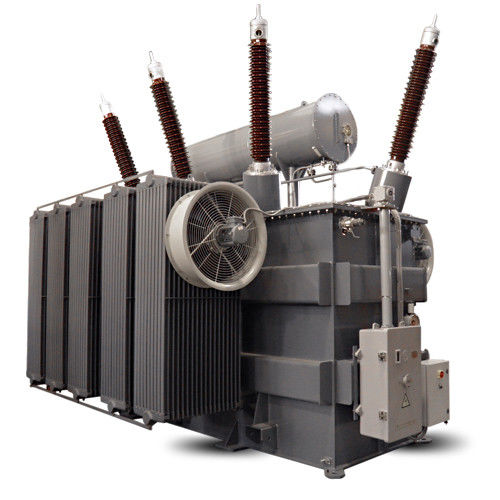

Трансформатор масляной ванны

мощностипогружнойдля использования в промышленности

Трансформаторы изготавливаются в соответствии со стандартом IEC 60076 (или другим по запросу). Для европейского рынка расчет производится в соответствии с нормами Экодизайна, нормы EN 50588-1. Сердечник изготовлен из листовой кристаллически ориентированной стали высокой проницаемости с низкими потерями, в ступенчатом сечении с 45° стыками ступенчатой сборки, и снабжен каналами охлаждения. Все проводники обмотки изготовлены из электролитической меди E-CU 99,9%. В соответствии с конструкцией трансформатора обмотки могут быть непрерывными или чередующимися дисковыми, простыми или многоспиральными. Каналы охлаждения выполнены с помощью стержней соответствующей формы и направляющих колец. На обмотках ВН предусмотрены ответвления, управляемые либо выключателем, либо устройством переключения под нагрузкой. Обмотки сушатся в автоклаве, чтобы достичь точных размеров и избежать последовательного неупругого разрушения. Весь трансформатор закрывается в баке и заполняется маслом в условиях вакуума. Бак обычно вакуумного типа. Охлаждение осуществляется с помощью радиаторов, установленных в баке: в основном используются съемные радиаторы на болтах, иногда применяется сварное решение. Для увеличения мощности трансформатора агрегаты могут быть оснащены вентиляторами или насосами. Трансформаторы могут работать при мощности, превышающей номинальную, в соответствии с IEC 354. Если габаритные соображения не позволяют отгрузить блок с изоляционной жидкостью, принимаются меры по заполнению бака трансформатора инертным газом или отгрузке радиаторов и консерватора отдельно.
