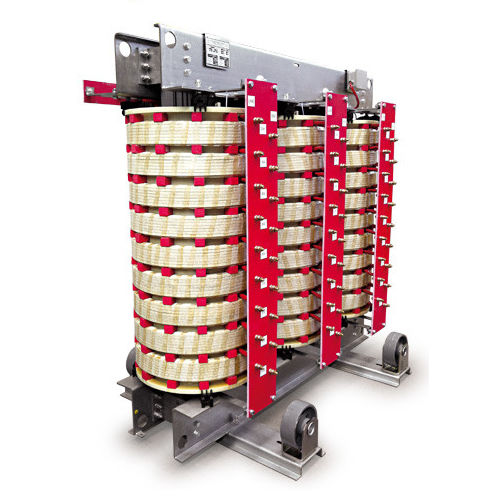

СУХИЕ ТРАНСФОРМАТОРЫ СРЕДНЕГО НАПРЯЖЕНИЯ ТИПА CLASSE H
Трансформаторы изготовлены в соответствии со стандартами IEC 60076-11.
Для европейского рынка расчет производится в соответствии с нормами Экодизайна, нормы EN 50588-1.
Производство: Сердечник изготовлен из холоднокатаной листовой стали с ориентированным зерном с низкими удельными потерями, изолированной с обеих сторон тонким неорганическим покрытием (Carlyte). Листы, составляющие сердечник, разрезаются под углом 45 градусов. Равномерное прессование, жесткость и массивность колонн обеспечивают низкий уровень шума. Обмотки низкого напряжения изготовлены из элетролитической медной пластины. Эта технология обеспечивает превосходную устойчивость к электродинамическим напряжениям, значительно превышающую таковую при использовании традиционных обмоток из эликса. Изоляция между витками выполнена с использованием материала класса H. Высоковольтные обмотки выполняются слоями, подкатушечными или дисковыми, в зависимости от напряжения и мощности трансформатора. Проводник имеет изоляцию NOMEX или эмаль класса H. Адегированные осевые каналы между слоями обмоток обеспечивают равномерное охлаждение. Изоляция между высоким и низким напряжением и сердечником выполнена из стекловолокна. Все обмотки сушатся в печи и пропитываются под вакуумом изоляционными лаками класса H.
Стандартные аксессуары
- Основание на салазках или грузовик с двунаправленными колесами;
- Подъемные легкие;
- Заземляющий терминал.
Дополнительные принадлежности
- Термометр циферблатного типа с электрическими контактами;
- Блок контроля температуры;
Испытания: Все трансформаторы проходят типовые испытания в соответствии со стандартом IEC 60076-11.
По запросу могут быть проведены следующие виды испытаний:
- испытание на повышение температуры;
- испытание полным волновым импульсом.
Специальное испытание: испытание на короткое замыкание.
---
