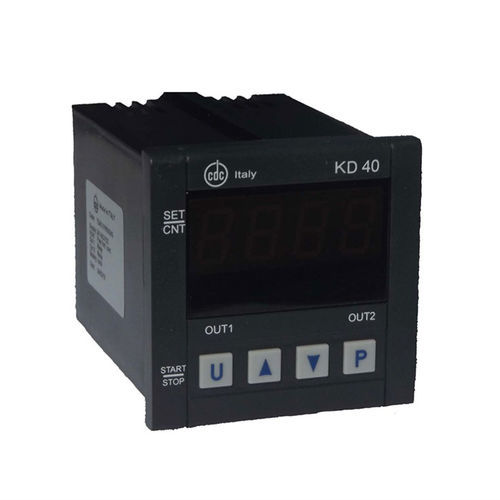

Мононаправленный счетчик импульсов с микропроцессом управления, четырех светодиодным цифровым дисплеем и двумя выходными реле. На счетчике можно установить: 2 уставки, 3 рабочих режима для OUT 1, четыре рабочих режима для OUT 2 и возможность визуализации входящих импульсов, разделенных на значение до 9999. Счетчик доступен в двух моделях: a) тип KD401C: импульсы поступают от контакта со свободным напряжением или от статической модели. b) тип KD401V: импульсы зависят от напряжения (то же значение, что и в линии питания).Программирование счетчика осуществляется с помощью 3 кнопок на передней панели. Еще одна кнопка "U" доступна для сброса.
Уставки можно изменять даже во время рабочего цикла; вместо этого программирование возможно только при сбросе счетчика на ноль. Можно также заблокировать программирование оперативных параметров (кроме уставок). Индикатор SET/ CNT показывает, работает ли счетчик (включен), находится ли он в режиме программирования (мигает) или не активен (выключен).
Устанавливаемые частоты счета следующие:
- 1) 2 Гц
- 2) 10 Гц
- 3) 40 Гц
- 4) 125 Гц
- 5) 1000 Гц
Выходное реле OUT1 со значением C1 включается в конце счета, а с помощью параметра F1=1 или 2 его можно временно заблокировать через параметр .
Реле OUT2 работает как замедляющий выход и активируется перед OUT1. Его значение не должно быть выше C1, и оно может быть установлено как :
- абсолютное значение (параметр F2=3 ), и оно визуализируется как "C2".
- относительное значение по отношению к OUT1 (параметр F2=4 ), и оно отображается как "C2d".
---
