Станок для сварки лазер Nd-YAG AWL

автоматическийдля электронного компонентадля ремонта литейных форм и плашек

Обзор продукта

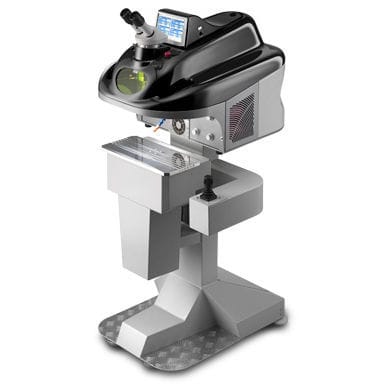

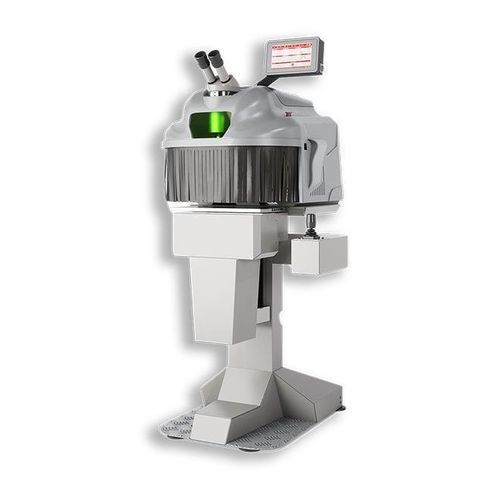

AWL — автоматический лазерный сварочный аппарат, предназначенный для ремонта мелких форм и прецизионной сварки мелких медицинских и промышленных компонентов. Оснащён моторизованным трёхосевым (X‑Y‑Z) столом, управляемым джойстиком или CNC‑программами, открытой камерой сварки для нестандартных или длинных деталей, интегрированной веб‑камерой с отображением на 7" ЖК‑экране и опциональной вращающейся осью для трубчатых изделий. Поддерживаются Wi‑Fi, USB и HDMI; доступна опция программирования CNC/G‑CODE с режимом обучения для автоматического выполнения траекторий сварки.

Детальное описание
AWL — напольная Nd:Ce:YAG лазерная сварочная система (1064 nm), рассчитанная на микросварку: сборка компонентов, медицинские изделия, направляющие проволоки, выводы батарей, термопары и ремонт мелких форм. Моторизованный XYZ стол обеспечивает точное позиционирование (джойстик или CNC), открытая камера упрощает работу с длинными или громоздкими заготовками. 7" ЖК‑дисплей показывает изображение интегрированной веб‑камеры; Wi‑Fi позволяет удалённую настройку параметров. Версия CNC/G‑CODE поддерживает программирование и автоматическое выполнение путей сварки для высокой повторяемости. Подача инертного газа обеспечивает сварку без окисления и ровные швы.

Применения

• Ручная или CNC‑программируемая лазерная сварка для прецизионной микросварки
• Сварка промышленных компонентов с высокой повторяемостью
• Сварка механических деталей, медицинских устройств, термопар, датчиков и выводов батарей
• Ремонт и восстановление мелких форм
• Автоматическое выполнение траекторий сварки через CNC/G‑CODE и режим teach
• Линейная сварка по 3 осям и опциональное вращение для трубчатых изделий

Ключевые характеристики

• Источник лазера: Nd:Ce:YAG – 1064 nm
• Средняя мощность: 90 W; Пиковая мощность: 10 kW; Энергия импульса: до 245 J
• Максимальная частота: 40 Hz; Длительность импульса: 0,1–25 ms
• Ход XYZ: 110 x 88 x 195 mm; Ходы по осям: X 110 mm; Y 88 mm; Z 195 mm
• Макс. нагрузка на стол: 35 kg; Размеры стола: 190 x 399 mm
• Камера сварки: полностью открытая; Диаметр пятна: 0,2–2,0 mm; Опциональный микропятно: 0,05 или 0,1 mm

Сопутствующие аксессуары (выбор)

• Вращающийся патрон с насквозным отверстием для колец и круглых деталей
• Защитная ножная педаль
• Микро‑оптика (0,05–0,1 mm)
• Регистратор данных (RSS remote supervisor system)
• Накладка на окуляр (съемные гигиенические крышки для лазерных микроскопов)

Технические характеристики

• Модель: AWL
• Brand: Elettrolaser
• Источник лазера / длина волны: Nd:Ce:YAG, 1064 nm
• Средняя мощность: 90 W; Пиковая мощность: 10 kW; Энергия импульса: 245 J
• Максимальная частота: 40 Hz; Длительность импульса: 0,1–25 ms
• Диаметр пятна: 0,2–2,0 mm; Микропятно: опция 0,05 или 0,1 mm
• Микроскоп: 10X (Leica)
• 3D‑vision system: опционально; Камера на дисплее: интегрированная веб‑камера на 7" LCD
• Внешнее управление / UI: 7" цветной сенсорный экран; опция CNC/G‑CODE с режимом teach
• Память программ: 100
• Wi‑Fi: доступно; USB/HDMI: опционально
• Охлаждение: двойное водяное / 4 l
• Аргоновая насадка и сопло сжатого воздуха: да
• Тип: напольное; Питание: 230 V AC, 50/60 Hz (110 по запросу) – 2,2 kW
• Габариты (см): 78,4 x 67,1 x 139,2; Вес: 120 kg
• Ход столa XYZ: 110 x 88 x 195 mm; Макс. нагрузка на стол: 35 kg; Размеры стола: 190 x 399 mm
