Материал
Стержень из нержавеющей стали.
Пружина из нержавеющей стали.
Резьбовая втулка и шестигранные гайки из оцинкованной стали.
Быстроразъемное соединение из синего анодированного алюминия.
Стандартные исполнения
VPH-F: с прямым быстроразъемным соединением.
VPH-F-L: с L-образным быстроразъемным соединением.
VPH-F-T: с Т-образным быстроразъемным соединением.
VPH-F-SR: без фитинга.
VPH-F-RR: с быстроразъемным соединением, без кольцевой гайки.
Характеристики

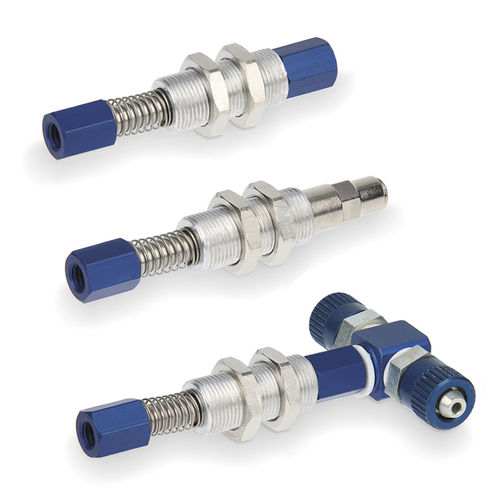

Вакуумные чашечные подвески VPH состоят из:
шток из нержавеющей стали для крепления вакуумного стакана;
стальной резьбовой втулки, оснащенной двумя шестигранными гайками для регулировки высоты и крепления к устройству автоматизации;
пружина для амортизации удара вакуумного стакана и одновременного поддержания постоянного давления на поднимаемый груз;
быстроразъемный фитинг для подключения к всасывающему шлангу.
Отличаются очень малыми размерами (примерно на 50 % меньше, чем вакуумные чашечные подвески VPA) и уменьшенным весом (примерно на 50 % меньше, чем вакуумные чашечные подвески VPD).
Используется только с вакуумными чашками с наружной опорой M5.
Эффективный ход пружины по отношению к длине l2 равен 10 мм
Совместим с пластиковой трубкой диаметром 4x6.
---
