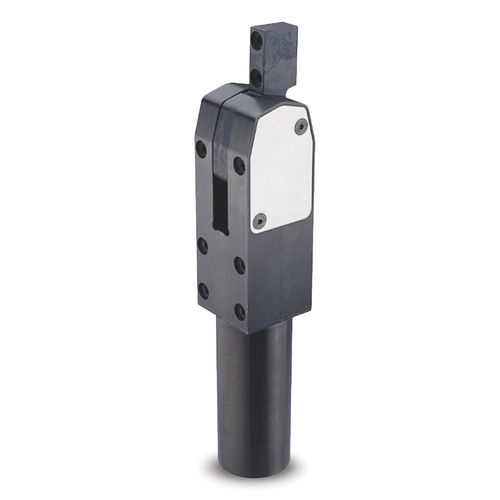

Пневматический outil de serrage MM-BI

для обрабатываемых деталейиз сталидвойного действия

MM-BI Пневматические крепежные зажимы для осевой блокировки Пневматические крепежные зажимы (патент Мисати) используются для фиксации обрабатываемых или обрабатываемых механических деталей на оснастке и кронштейнах. Для крепежных зажимов характерен пневматический цилиндр "двойного действия", который передает вращательное движение на зажимной рычаг. Основные особенности: - высокое усилие зажима; - уменьшенные габариты; - низкое потребление сжатого воздуха; - уменьшенный вес. Механизм перемещения зажимного рычага сконструирован таким образом, что при достижении положения блокировки достигается состояние самообслуживания. Ход зажимного рычага вначале быстрый, но затем замедляется перед окончательным зажимом; поэтому, как правило, установка пневматической амортизации не требуется. Однако, в случае, если поставляемые стандартные аксессуары не удовлетворяют требованиям применения, можно по запросу предоставить зажимной зажим с амортизацией в специальном исполнении. Зажимной механизм состоит из двух подшипников качения, что обеспечивает оптимальные моменты зажима и минимальный износ. Отверстия для пневматических соединений расположены в основании цилиндра, чтобы соединительные трубы не попадали в рабочую зону. Расположение монтажных отверстий, выполненных на корпусе моноблока пневматических крепежных хомутов, предусмотрено таким образом, чтобы обеспечить возможность установки непосредственно на резьбовые отверстия или, в качестве альтернативы, на обычные пастообразные отверстия с помощью болтов. Цилиндры диаметром 20, 32, 40, 50 мм развивают момент затяжки между 60 Нм и 475 Нм, значения выше, чем у аналогичных изделий на рынке. В ходе испытаний на устойчивость к специфическим нагрузкам эти крепежные зажимы показали постоянную производительность в течение более 20 миллионов циклов.
