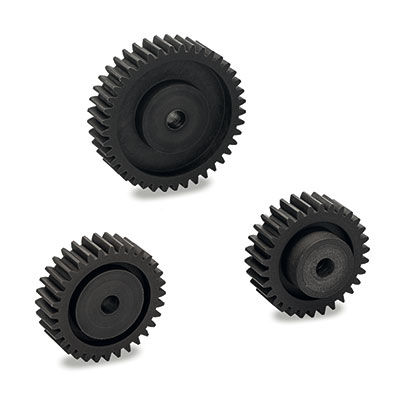

Прямая зубчатая передача ZCL

с прямозубым зацеплениемсо ступичным узлом

МАТЕРИАЛЬНЫЙ Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет. СТАНДАРТНЫЕ ИСПОЛНЕНИЯ - ZCL-0.5: модуль 0.5, без сверления ступицы (количество зубьев Z ≤ 50) или простого отверстия проходное отверстие (количество зубьев Z ≥ 55). - ZCL-1.0: модуль 1.0, не просверленная ступица (количество зубьев Z = 10) или плоская проходное отверстие. - ZCL-1.5: модуль 1.5, простое сквозное отверстие. - ZCL-2.0: модуль 2.0, простое сквозное отверстие. - ZCL-2.5: модуль 2.5, простое сквозное отверстие. - ZCL-3.0: модуль 3.0, простое сквозное отверстие. В исполнении с обычным проходным отверстием, размер d в таблицах представляет собой диаметр минимального отверстия, которое можно получить через механическую обработку. ТЕЛЕФОНЫ Указанные в таблицах крутящие моменты указаны с учетом числа оборотов в минуту от 0 до 150. Значения крутящего момента могут изменяться в зависимости от смазки, температура, сопряжение с различными материалами и непрерывная эксплуатация часы. ТЕХНИЧЕСКИЕ ДАТЫ Видишь ли: Передаточные элементы. СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ ПО ЗАПРОСУ - Сборка с помощью поперечного шнека с цилиндрической головкой. - Втулка с отверстием и шпоночным пазом в соответствии с допуском DIN 6885/1 P9. - Максимальные допуски для простого проходного отверстия: ИТ 9. ПОЛОЖЕНИЕ Для сопряжения двух цилиндрических зубчатых колес необходимо учитывать положительный люфт. Для Модули 0,5 - 1,0 - 1,5 рекомендуются с допуском (+0,03 +0,1). Для модулей 2.0 - 2.5 - 3.0 рекомендуется допуск (+0.08 +0.3).
