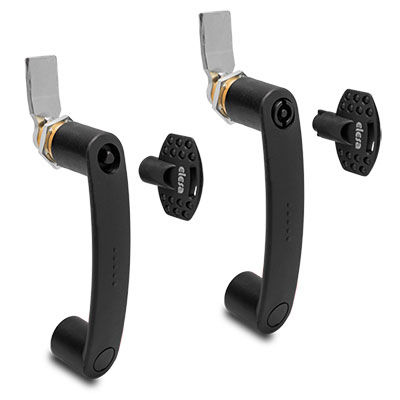

Рукоятка скоба EPB-CH

двернаяиз полиамидавинтовая

РУКОВОДИТЕЛЬ Технополимер на основе армированного стекловолокном полиамида (PA), серовато-черного цвета цвет, матовое покрытие. LOCK - Ротор из технополимера на основе полиамида, армированного стекловолокном (PA), серо-черный цвет, матовое покрытие. NBR резиновое кольцо круглого сечения. - Статор из латуни M22x1,5. - контргайка из сплава цинка M22x1,5. - Закрывающий рычаг из цинкового сплава, толщина = 4 мм. - Оцинкованная стальная зубчатая шайба. - Самонарезающий винт из оцинкованной стали. KEY Технополимер на основе полиамида (PA), серо-черный цвет, матовое покрытие. СТАНДАРТНОЕ ИСПОЛНЕНИЕ Босс из латуни, глухое резьбовое отверстие. - EBP-CH-T: треугольная канавка для ключа. - EBP-CH-A: двухстворчатая канавка для ключа. ПОДТВЕРЖДЕНИЕ 90°. ТЕХНИЧЕСКИЕ ДАТЫ Предел прочности при растяжении и ударной нагрузке: значения F1, F2, L1 и L2 указанные в таблице, были получены в ходе проведенных испытаний на разрыв с соответствующим динамометрическим оборудованием, находящимся под испытанием условия, показанные на рисунке при температуре окружающей среды. Значение F3, приведенное в таблице, отражает нагрузку на тяговое усилие в закрытом состоянии ручки. ИНСТРУКЦИИ ПО МОНТАЖУ 1. Просверлите отверстия в дверце в соответствии с прилагаемым шаблоном. 2. Смонтируй ручку. 3. Навинтите гайку на статоре и винт на резьбовом боссе, чтобы прикрепите ручку к двери. 4. Установите ротор в гнездо ручки. 5. Прикрепите рычаг к концу ротора с помощью шайбы и шайбы винт с резьбой.
