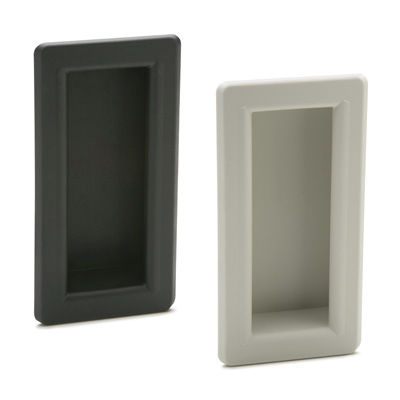

Вмонтированная рукоятка ERB-PF

для машинысоединение на защелкахдвунаправленная

СТАНДАРТНЫЕ ИСПОЛНЕНИЯ - ERB-PF: технополимер на основе полиамида (PA), армированного стекловолокном серо-черный цвет, матовое покрытие. - ERB-PF-CLEAN: армированный стекловолокном полиамид на основе (PA) белый технополимерный цвет, аналогичный цвету RAL 9002, матовое покрытие. ФУНКЦИИ И ПРИЛОЖЕНИЯ Двухнаправленные заподлицо натяжные ручки ERB-PF подходят для открывания и закрывания раздвижные двери. Эргономика полости обеспечивает безопасность и комфорт хватку. ERB-CLEAN белого цвета подходит для применения в медицине и медицине больничное оборудование и машины для пищевой промышленности. ТЕХНИЧЕСКИЕ ДАТЫ Указанные в таблице значения сопротивления вытаскиванию (F2) относятся к следующим результатам лабораторных испытаний, проведенных с рукояткой, собранной на панели с толщиной 1,5 мм, усиленный для целей испытаний. ИНСТРУКЦИИ ПО МОНТАЖУ 1. Просверлите корпус рукоятки в соответствии с размерами шаблона. 2. Перед установкой рукоятки удалите все заусенцы. 3. Смонтируйте боковую сторону рукоятки с фиксированным зубцом в корпусе (рис. 1). 4. Надавите на противоположную сторону (эластичные зубы), пока рукоятка не станет полностью защелкнулся (рис. 2).
