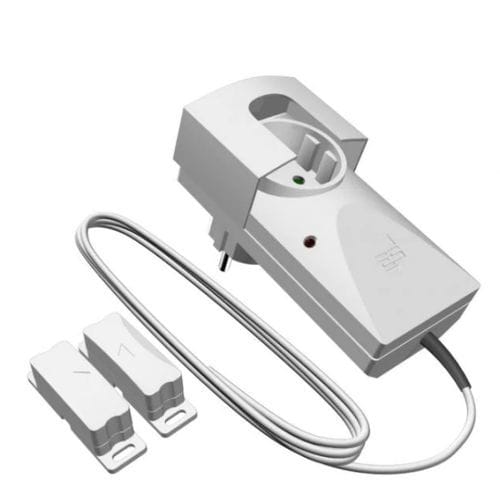

Магнитный выключатель комплекта KDS 210 с допуском DIBt контролирует положение окна и передает информацию по тонкому кабелю на промежуточный штекерный блок управления с коммутируемой розеткой 5 А. Таким образом, при откинутом или открытом окне вытяжная система может работать только при условии, что в помещение поступает достаточное количество свежего воздуха и, следовательно, не создается отрицательное давление, способное втянуть опасный и токсичный угарный газ из места сгорания.
Возможные варианты применения
Управление вытяжным шкафом
Управление вытяжным воздухом
для корытных вентиляторов подходит только KDS 110
ОПИСАНИЕ
Функциональное описание:
С помощью кабельного управления вытяжкой KDS 210 вытяжная система может использоваться только при открытом окне, при этом в помещение может поступать необходимый приточный воздух. Кабельный электромагнитный выключатель на створке окна контролирует, открыто или закрыто окно, и передает эту информацию на блок управления по тонкому кабелю. Он просто вставляется между розеткой и сетевым штекером вытяжки и отключает питание только при откидывании или открывании окна. Предохранитель сетевой вилки предотвращает случайное повторное подключение вилки вытяжки.
Второе окно:
Система может быть объединена с другим кабельным электромагнитным выключателем KMS 098K22 (артикул 300743) для второго окна. Для включения системы вытяжки должно быть открыто хотя бы одно окно.
Существующий оконный контакт:
Если магнитный контакт уже установлен изготовителем окна и является нормально разомкнутым (нормально разомкнутый контакт замкнут при закрытом окне), его можно использовать для KDS 210. Только прилагаемый резистор 10 кОм
---
