Толщиномер перегородки MiniTest series

для трубдля цветных металловдля пластмасс

Обзор

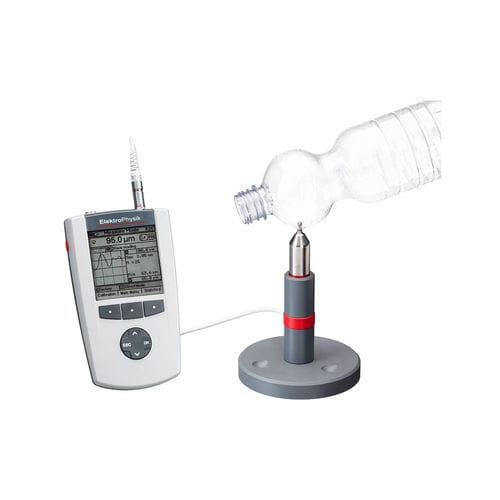

MiniTest 7400 FH / 7200 FH — магнитостатический прибор для недеструктивного измерения толщины стенки на немагнитных материалах и деталях сложной геометрии. Датчик SIDSP® содержит цифровую обработку сигнала для повышения точности и воспроизводимости измерений и компенсации температурных влияний. Зонд имеет закалённую твердосплавную наконечник, используются эталонные стальные шарики для воспроизводимого контакта.

Примечание

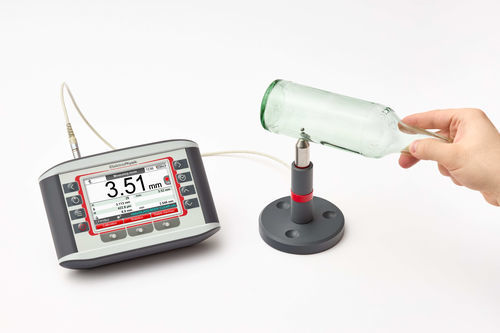

Модель (MiniTest 7400FH – 7200FH) снята с производства. Её заменяет серия MiniTest FH с расширенным ассортиментом датчиков, Bluetooth‑интерфейсом, функцией быстрой нулевой калибровки и большим дисплеем.

Применение

• Недеструктивное измерение толщины стенок немагнитных материалов (пластик, стекло, керамика, цветные металлы)
• Измерения на полых изделиях и ёмкостях со сложной геометрией (бутылки, алюминиевые банки, пластиковые и стеклянные контейнеры)
• Термоформованные детали (стаканчики, банки, чаши)
• Литые и формованные пластиковые детали, волокнистые композитные материалы и цветные металлы для автомобильной, авиационной и медицинской отраслей

Особенности

• Диапазон измерений до 24 мм толщины стенки (в зависимости от датчика и эталонного шарика)
• SIDSP® — интегрированная цифровая обработка сигнала датчика для повышения точности и воспроизводимости
• Высокое разрешение: 0,1 µm (FH4), 0,2 µm (FH10)
• Выбираемые скорости записи до 20 считываний/с
• Износостойкие датчики с закалёнными наконечниками
• Запись и статистическая обработка до 240 000 измерений (100 000 на MiniTest 7200 FH)
• Отображение минимума и максимума; меню‑ориентированный интерфейс с контекстной помощью
• Интерфейсы: RS232 TTL и IrDA 1.0

Комплект поставки — устройство

• Прибор MiniTest 7200FH или 7400FH
• Программное обеспечение передачи данных MSoft 7 Professional Edition
• Руководство на CD‑ROM (DE/EN/FR/ES/PT/IT) и краткое руководство
• 4 батареи AA (LR06)
• Пластиковый транспортный кейс
• Защитный резиновый чехол с позиционирующим устройством и ремнём
• 1 магнитная отвертка

Комплект поставки — датчик FH 4

• Датчик FH 4
• 3 прецизионных эталона (прибл. 0,25 мм, 1 мм и 3 мм)
• Пружинный измерительный штатив для датчика FH 4
• Упаковка 100 стальных шариков Ø 1,5 мм
• Упаковка 100 стальных шариков Ø 2,5 мм
• Упаковка 50 стальных шариков Ø 4 мм
• Нулевые калибровочные эталоны для 1,5 мм, 2,5 мм и 4 мм шариков
• Дополнительно для FH 4 M: прецизионный эталон ≈8 мм, упаковка 20 магнитных шариков Ø1,5 мм, упаковка 20 магнитных шариков Ø3 мм, нулевой эталон для 3 мм шариков

Комплект поставки — датчик FH 10

• Датчик FH 10
• 3 прецизионных эталона (прибл. 1 мм, 3 мм и 8 мм)
• Пружинный измерительный штатив для датчика FH 10
• Упаковка 100 стальных шариков Ø 2,5 мм
• Упаковка 50 стальных шариков Ø 4 мм
• Упаковка 25 стальных шариков Ø 6 мм
• Упаковка 10 стальных шариков Ø 9 мм
• Нулевые эталоны для шариков 2,5 мм, 4 мм, 6 мм и 9 мм
• Дополнительно для FH 10 M: прецизионный эталон ≈18 мм, упаковка 20 магнитных шариков Ø4 мм, упаковка 20 магнитных шариков Ø6 мм

Технические данные
Диапазоны измерений (примеры): FH4 — до 0–6,0 мм в зависимости от эталонного шарика; FH10 — до 0–24,0 мм в зависимости от шарика. Погрешности измерения зависят от датчика и диапазона (например, FH4 0–2,0 мм ±(3 µm + 1% от показания); FH10 до 24,0 мм ±(60 µm + 2%)).
Разрешение в малом диапазоне: 0,1 µm (FH4); 0,2 µm (FH10). Повторяемость: лучше ±(1 µm + 0.5% от показания). Принцип измерения: магнитостатический. Скорость записи: 1, 2, 5, 10, 20 измер./с. Память: 240 000 значений (100 000 на MiniTest 7200 FH). Калибровка: заводская, нулевая, ноль + до 4 точек. Единицы: µm, mm, mils, inch. Статистические отображения: числовой, тренд и гистограмма (только MiniTest 7400 FH). Рабочая температура: -10 °C … +60 °C (хранение -20 °C … +80 °C). Габариты/вес: 153 x 89 x 32 мм / 310 г (с батареями). Питание: 4 x AA (LR06) или опциональный блок питания 90–240 V~/48–62 Hz.

Характеристики / Технические спецификации

• Модель: MiniTest 7400 FH (также MiniTest 7200 FH)
• Принцип измерения: магнитостатический (датчик SIDSP®)
• Диапазон измерений: до 24,0 мм в зависимости от датчика и эталонной шарики
• Разрешение: до 0,1 µm (FH4)
• Повторяемость: лучше ±(1 µm + 0.5% от показания)
• Память данных: 240 000 значений (100 000 на 7200 FH)
• Скорость записи: до 20 измер./с
• Интерфейсы: RS232 TTL, IrDA 1.0
• Рабочая температура: -10 °C … +60 °C
• Питание: 4 батареи AA или опциональный источник питания
