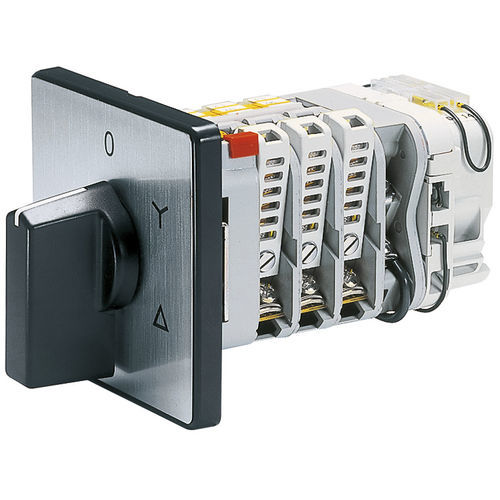

Переключатель звезда-треугольник MN series

кулачковыйповоротныйIP65

Защитные выключатели для электродвигателей серии MN представляют собой кулачковые выключатели со встроенными в выключатель устройствами отключения при перегрузке по току. Базовый блок образует контактную камеру с кулачковым колесом для управления функциями. В случае превышения тока биметаллы приводят в действие защелку выключателя через отключающий вал. Такое взаимодействие позволяет создавать множество программ переключения со встроенной защитой двигателя. В связи с переключением биметаллов в токовой цепи существует 2 различные серии по диапазонам настройки: для выключателей включения/выключения, реверсивных выключателей, выключателей с переключением полюсов (с защитой 1 скорости вращения) и однофазных пусковых выключателей определены 12 диапазонов настройки от 0,3 до 21,5 ампер. Выключатели "звезда-треугольник" разделены на 7 диапазонов настройки от 2,85 до 37 ампер, причем биметаллы подключены таким образом, что они находятся в цепи фазного тока двигателя. Таким образом, обмотка двигателя защищена как в звезде, так и в треугольнике. Ток, который необходимо установить на шкале настройки, - это номинальный ток двигателя. Пересчет не требуется. Особые случаи Выключатели "звезда-треугольник" для особо сложных пусков MN2Y используются в тех случаях, когда из-за особенностей системы привода требуется длительный период пуска в положении "звезда". Чтобы защита двигателя не срабатывала в фазе пуска, биметаллы располагаются таким образом, что только в положении треугольника они подключаются к токовой цепи. Таким образом, при такой форме коммутации двигатель защищается только в положении треугольника. Выключатели с переключением полюсов - оба с защитой от вращательной скорости - MNDP.
