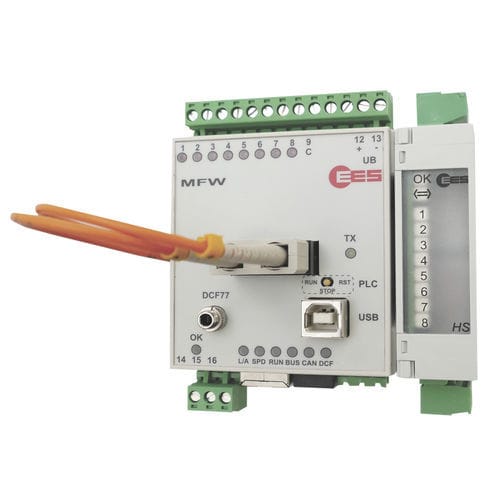

Система дистанционного управления вход/выход MFW

модульнаяоптического волокна

Система телеконтроля в варианте стекловолокна состоит из центральной станции и outstation. Для того чтобы увеличить объем I/O каждый основной модуль можно приспосабливать с до максимумом 15 модулей расширения, которые подключены через автобусный интерфейс ЧОНСЕРВНОЙ БАНКЫ. Каждому модулю I/O дают номер модуля к данным по обменом между модулями с таким же номером модуля, в котором физическое расположение модулей внутри система не важно. В случае цифровых модулей I/O входные сигналы/выходы 1-4 можно переключить сверх между 2 типами ИМПов ульс функции - статических или подсчитывающ/однократно, тогда как аналоговые сигналы можно передать и как значения напряжения тока 0-10 v и как текущие стоимости 0-20 mA. Если outstation нельзя достигнуть или если передача данных небезупречна, то система узнает недостаток и связывает это контактом обоими СИД и реле к центральной станции также, как к outstation. После того как причина недостатка была выпрямлена, нормальная деятельность возобновляна автоматически. Конфигурация системы просто и удобна. На модулях сами только номер модуля, передает вровень, static/встречное значение для цифрового I/Os так же, как течение/напряжение тока в случае аналоговых сигналов etc. должны быть установлены. Преимущество волокнистой оптики как средство передачи, то гарантирована робастная высокая передача шум-невосприимчивости над большими расстояниями. Для каждого направления передачи индивидуальное волокно - оптическое использует. Наводя быть в зависимости от расстояния тип волокна - оптического, потеря на штепсельных вилках и соединения и могут достигнуть до 22 km.
