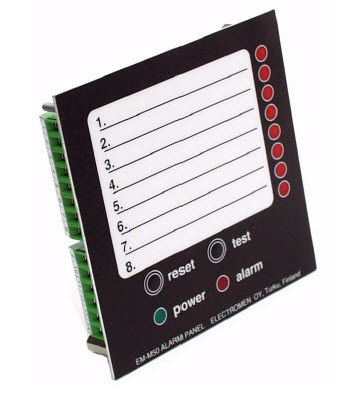

Панель визуализации сигнала тревоги EM-M50

EM-M50 - это 8-канальная логика сигнализации, подходящая для управления сигнализацией в различных процессах автоматизации. EM-M50 может быть установлен в стандартный 96*96 миллиметровый паз. Каждый из 8-каналов может быть настроен на активацию с размыкающим или замыкающим контактом. Входы могут также управляться сигналом напряжения. Выход индикации отображает состояние входа в реальном времени, чтобы устройство было прозрачным. Выходы индикации также могут быть инвертированы, тогда выход будет инвертирован по сравнению с входом. Логика аварийной сигнализации работает следующим образом. При обнаружении сигнала неисправности начинает мигать индикатор соответствующего канала, и группа реле сигнализации и тревожного выхода подает сигнал тревоги. Если неисправность, вызвавшая тревогу, устранена, тревога не исчезает. Сигнал тревоги может быть снят только с помощью кнопки сброса. После квитирования тревоги групповой сигнал тревоги удаляется, индикатор продолжает гореть, пока ситуация на входе не будет нормализована. Таким образом, новая сигнализация мигает, а старая остается включенной. Вход сигнализации может быть задержан на 0,5-4 секунды. Выход сигнала тревоги может быть задержанd от 0 до 10 секунд. Задержка одинакова для всех каналов. Эксплуатация устройства может быть проверена с помощью кнопки тестирования. EM-M50 также оснащен тестовыми входами и входами сброса. С помощью этих входов несколько устройств могут быть подключены параллельно к группам. Групповое реле тревожной сигнализации обесточивается при возникновении тревоги, поэтому сбой рабочего напряжения также вызывает тревогу. Входное рабочее напряжение защищено от скачков напряжения и инверсии.
