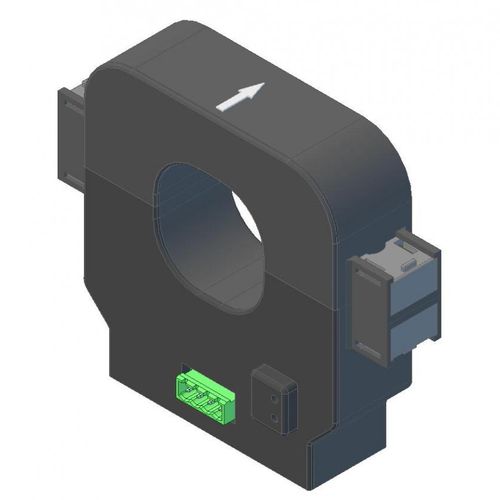

Токоприемник с эффектом Холла с открытым контуром HJA1K5T01

крепление на панелиACDC

Датчики тока на основе технологии эффекта Холла с разомкнутым контуром измеряют постоянный, переменный и импульсный токи, с гальванической развязкой между первичной и вторичной цепями Первичный ток lp, протекающий в датчике, создает пропорциональный первичный магнитный поток. Датчик Холла, помещённый в воздушный зазор магнитной цепи, производит напряжение Холла Vh, пропорциональное этому потоку, а также измеряемому току Ip. Электронная схема усиливает это напряжение Холла (Vh), позволяя использовать его непосредственно в измерительной цепи конечного применения в качестве вторичного выходного напряжения Vs. Датчик тока измеряет мгновенные значения КЛЮЧЕВЫЕ ОСОБЕННОСТИ -Тип разделенного ядра. -Открыть контур датчика тока. -Вольтажный выход. -Защита от пропуска проводов в любой комбинации. СООТВЕТСТВУЮЩЕЕ ПРИЛОЖЕНИЕ -•. Мониторинг батареи -•. Мониторинг солнечных струн -•. EV зарядное устройство СПЕЦИФИКАЦИЯ Продукт NoHJA1K5T01 Ипн (А) 1500 IpMax (A)1800 Супер. Напряжение (В) +9 ... +18 Выход/Выход @ Вход 2,5 ± 1,5 В Полоса пропускания-3дБ(кГц)DC Точность % ± 1,0 Заголовок вторичного замыканияКоннектора Монтажная панель TypePanel
