Датчик скорости вращения 1101
с эффектом Холлабесконтактныйс цифровым выходом

датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Типы движения
вращения
Технология
с эффектом Холла
Другие характеристики
бесконтактный, с цифровым выходом, из нержавеющей стали
Диапазон температур

МАКС.: 60 °C
(140 °F)

МИН.: -40 °C
(-40 °F)

Описание

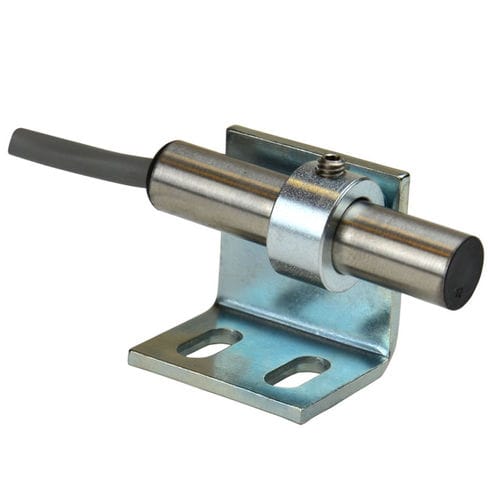

Особенности NPN открытый коллектор, квадратно-волновой выход Работа на нулевой скорости без потери сигнала Бесконтактное, большое расстояние срабатывания зазора Сигнал передает до 1500 футов Простота установки и настройки Питание от 5-24 В постоянного тока Датчик Холл-эффекта 1101 имеет не резьбовой корпус из нержавеющей стали, поставляется с монтажным кронштейном и 3-проводным экранированным кабелем длиной 10 футов. Он обычно используется с импульсными дисками или магнитными колесами 60 импульсов/обратно. Эти датчики скорости используют микросхемы Hall Effect с магнитным датчиком для получения цифрового импульсного сигнала для взаимодействия с переключателями скорости, тахометрами, счетчиками, кондиционерами сигналов или ПЛК. Датчики с эффектом Холла обеспечивают истинную работу при нулевой скорости с квадратно-волновым выходом и невосприимчивость к электрическим помехам. На контролируемом валу установлен диск пульсатора или разделенная манжета пульсатора со встроенными магнитами. При вращении вала магниты проходят перед датчиком, что приводит к переключению датчика на высокий и низкий уровень, создавая тем самым цифровой импульсный выход. Датчики обеспечивают цифровой квадратно-волновой сигнал с рабочим циклом 50/50 при использовании с импульсными генераторами, имеющими равномерно расположенные магниты переменной полярности, например, электродатчики модели 255 Pulser Disc. Рекомендуемое расстояние между датчиком и импульсным генератором составляет 1/4 дюйма +/- 1/8 дюйма. Гибкость зазора делает датчики устойчивыми к вибрации, биению вала, несоосности и промышленным условиям.

---

Каталоги

Sensors - 1101 Hall-effect
Sensors - 1101 Hall-effect
2 Страницы
DIGITAL RING KITS
DIGITAL RING KITS
3 Страницы
Brochure ELECTRO SENSORS
Brochure ELECTRO SENSORS
40 Страницы
