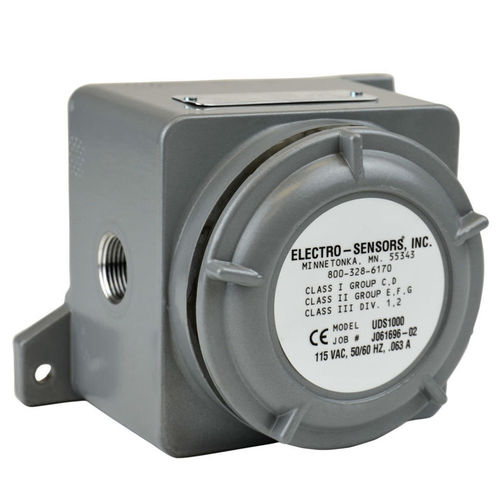

Детектор движения UDS1000

магнитныйбесконтактныйцифровой

Особенности Состояние реле меняется при изменении направления вращения вала Реле сбрасывается при остановке реверсивного движения Простота установки и калибровки Литой алюминиевый корпус переключателя NEMA 4X, 7, 9 номинал 115 В перем. тока стандарт, 12 В пост. тока, 24 В пост. тока, 230 В перем. тока опции Класс I, Div I (C, D) Класс II, Div I (E, F, G) Во время работы UDS1000 подает напряжение на свое реле 5 Амп, DPDT, когда контролируемый вал находится в состоянии покоя или вращается в нужном направлении. Контакты реле могут использоваться для разблокировки цепи пуска двигателя или для визуальной индикации возможности пуска или запуска процесса. При вращении контролируемого вала в обратном (неправильном) направлении реле обесточивается, тем самым предотвращая запуск двигателя или процесса. UDS1000 работает с установленным на конце вала Импульсный диск (или опциональная обертка с разделенными воротничками Импульсная обертка) которое генерирует переменное магнитное поле который подхватывается бесконтактным бесконтактным зазором датчик. Датчик передает этот сигнал скорости как квадратурный цифровой импульс (частота) к переключателю через 4-х жильный экранированный кабель. UDS1000 декодирует этот частотный сигнал для определения вала Направление. Релейный выход может быть использован для выключение оборудования, чтобы предотвратить запуск, или чтобы обеспечить сигнализацию, гарантируя защиту машины и целостность процесса. UDS1000 является отказоустойчивым; любой Потеря энергии во время работы обесточит эстафета.
