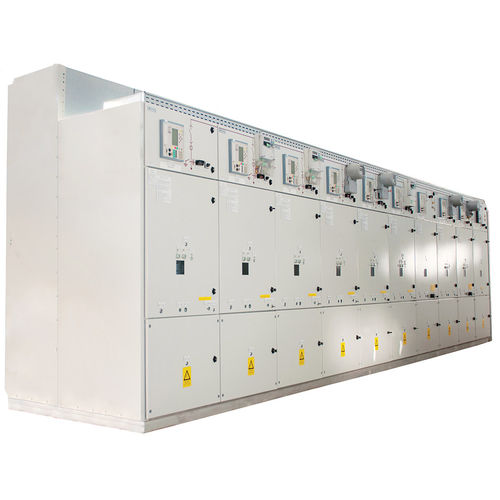

Первичное распредустройство

среднего напряженияпод металлическим кожухомкомпактное

Распределительные устройства Electroalfa для первичного распределения, диапазон S 12xxx, для максимального напряжения 12KV в год, были испытаны на значения постоянного номинального тока до 5000A и значения номинального пикового тока 50 KA/1s. Зубчатые колеса этого типа выдерживают действие внутренней электрической дуги, с классификационным индексом до IAC AFLR 50KA, 1s. Распределительное устройство из диапазона S 24xxx, для напряжения 24 кВ в год, было испытано на значения постоянного номинального тока до 2.500А и значения номинального пикового тока 25 кА/1с. Зубчатые колеса этого типа выдерживают действие внутренней электрической дуги, с классификационным индексом до IAC AFLR 25KA/1s. Распределительное устройство обеспечивает бесперебойную работу в соответствии со стандартной классификацией LSC2B. С точки зрения разделения отсеков, эти распределительные устройства классифицируются как РМ. Распределительное устройство для первичного распределения состоит из металлического шкафа, состоящего из листовых панелей, собранных со специальными заклепками, фурнитурой или точечной электросваркой, в который входит оборудование низкого напряжения, необходимое для эксплуатационных характеристик, включая выдвижной автоматический выключатель и средства измерения, управления, защиты и сигнализации низкого напряжения. Выдвижной автоматический выключатель имеет три функциональных положения: в рабочем, тестовом и снятом состоянии. Он может плавно и без толчков перемещаться из одного положения в другое на траектории цепи.
