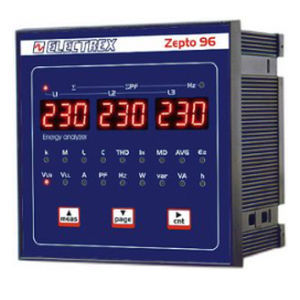

Промышленный анализатор PFA8C11-12 ZEPTO 96

напряжениягармоникэнергия

Обзор
ZEPTO 96, код PFA8C11-12, — это 96×96 мультиметр/анализатор энергии для промышленных электрических систем. Обеспечивает более 50 параметров измерений, включая ток нейтрали, THD по току и напряжению, RMS до 31-й гармоники, скользящую и максимальную нагрузку, а также частичную и суммарную активную/реактивную энергию. Интерфейс RS485 (Modbus), 1 цифровой вход и 2 изолированных цифровых выхода. Вход для трансформатора тока 1-5 A. Питающее напряжение 230-240 Vac. Точность: 0,5% для U и I; класс 1 для активной энергии, класс 2 для реактивной (EN62053-21).

Основные измеряемые значения и функции

• Более 50 показателей (включая ток нейтрали)
• THD-I (полная гармоническая деформация тока) и THD-U (напряжение)
• RMS-измерение до 31-й гармоники
• Скользящая потребность и максимальная потребность
• Частичная и суммарная активная энергия (Ea)
• Реактивная энергия (Er)

Связь и входы/выходы

• Последовательный порт RS485 (протокол Modbus)
• 1 цифровой вход
• 2 изолированных цифровых выхода

Дисплей и интерфейс

• 3 × 3-значных светодиодных индикатора высокой видимости

Технические характеристики

• Код продукта: PFA8C11-12
• Модель: ZEPTO 96
• Размер лицевой панели: 96×96 мм
• Номинальное питающее напряжение: 230-240 Vac
• Системы измерения: однофазная, 2-фазная, симметричная или несимметричная трехфазная (макс. 500 В между фазами)
• Схема подключения: 2, 3 & 4 провода
• Вход CT: 1-5 A
• RMS-измерение гармоник: до 31-й гармоники
• Точность по напряжению/току: 0,5% для U и I
• Точность энергии: класс 1 активная, класс 2 реактивная (EN62053-21)
• Индикаторы: 3 × 3-значных LED
• Цифровые I/O: 1 DI / 2 DO (изолированные)
• Связь: RS485 (Modbus)
• Рабочая температура: -10 до +50 °C
• Максимальное фазо-фазное напряжение: 500 V
