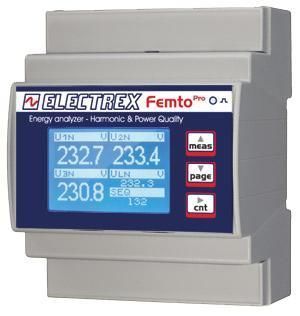

Анализатор сети перем. тока PRA64-F0102-E00 FEMTO PRO D4 F PLUG

для трехфазных электрических сетейдля однофазных электрических сетеймощности

Обзор
Одно-/трёхфазный анализатор энергии (до 3 однофазных линий) с общей точностью класса 1 при использовании с FEMTO PRO F и гибкими расщепляемыми ТТ серии FCTS. Предназначен для установки на DIN-рейку, компактная ширина 4 модуля, подключение через RJ45 и съёмные клеммники. Питание 230–240 VAC. Соответствует EN 50470-1 и EN 50470-3.

Измеряемые параметры и функции

• Измерение THD и TDD на напряжении и токе
• Мониторинг тока нейтрали
• Определение максимального и минимального напряжения
• Измерение максимального тока и максимальной мощности
• Активная энергия по фазам
• Определение последовательности фаз и настраиваемые параметры фаз

Сигналы, таймеры и логика

• Четыре рабочих таймера
• Восемь настраиваемых сигналов (тревог)
• Поддержка сложных логических условий для генерации сигналов

Пользовательский интерфейс и индикаторы

• Графический ЖК-дисплей для отображения измерений и меню
• Индикатор калибровки (LED)

Коммуникация и прошивка

• Коммуникация Modbus-RTU по RS485
• Прошивка обновляется удалённо
• Расширяемость с помощью PUK-кодов для будущих обновлений после установки

Механика и установка

• Монтаж на DIN-рейку, ширина 4 модуля
• Установка через RJ45-разъёмы и съёмные клеммники

Энергоснабжение и соответствие

• Питание: 230–240 VAC
• Стандарты: EN 50470-1 и EN 50470-3

Код продукта
PRA64-F0102-E00

Доступная документация

• Лист продукта Femto Pro - Atto Pro (PDF)
• Инструкции по установке Femto Pro D4 RS485 PLUG SERIES (PDF)

Характеристики / технические спецификации

• Поддерживаемые конфигурации: однофазные и трёхфазные (до 3 однофазных линий)
• Общая точность: класс 1 (FEMTO PRO F + гибкие ТТ FCTS)
• Подключение ТТ: гибкие расщепляемые ТТ серии FCTS (ТТ не входят в комплект)
• Настраиваемый полный масштаб ТТ: до 4000 A
• Измерения мощности: максимальный ток, максимальная мощность, активная энергия по фазам
• Измерения качества энергии: THD и TDD на напряжении и токе
• Мониторинг нейтрали: измерение тока нейтрали
• Мониторинг напряжения: максимальное и минимальное напряжение
• Функции фаз: определение последовательности фаз и настраиваемые параметры фаз
• Таймеры: 4 рабочих таймера
• Сигналы: 8 настраиваемых сигналов с поддержкой сложной логики
• Дисплей: графический ЖК
• Индикатор: LED калибровки
• Протокол связи: Modbus-RTU по RS485
• Прошивка: обновляемая удалённо и расширяемая через PUK
• Крепление: DIN-рейка (4 модуля)
• Соединения: RJ45-разъёмы и съёмные клеммники
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
