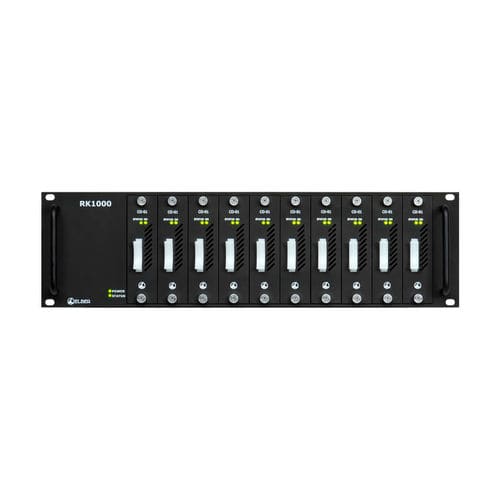

Система передачи сигналов RK1000

Переключение, распределитель и матрица DVB-ASI, 3G/HD/SD-SDI RK1000 может использоваться операторами вещания в сетях передачи для распределения сигналов DVB-ASI по спутниковым или наземным сетям, а также в студийных средах для маршрутизации или распределения сигналов SDI/HD/3G-SDI/DVB-ASI. Устройство состоит из базового 19-дюймового шасси 3U, в котором можно разместить до 10 модулей с возможностью горячей замены, что обеспечивает простоту обслуживания и управления запасами. Задняя панель состоит из независимых блоков в зависимости от типа и количества установленных модулей; панели подключаются к внутренней материнской плате, так же как и модули передней панели. Модуль переключения, называемый CO-02, позволяет использовать до 3 входов (основной, резервный и аварийного восстановления) и имеет 7 выходов; в случае конфигурации DVB-ASI модуль осуществляет плавное переключение между основным и резервным входом, оценивая содержание TS относительно TS Loss, Sync Loss, PAT Loss, Continuity Counter Error и TEI (каждый из них может быть включен/выключен через пользовательский интерфейс). В случае сигналов 3G/HD/SD-SDI переключатель оценивает только наличие сигнала. Переключатель может быть реверсивным или не реверсивным, автоматическим или принудительным. Дополнительные функции встроены для повышения гибкости и безопасности использования. Каждый модуль может быть сконфигурирован как ма-трица, где пользователь может назначить каждому выходному разъему источник, выбранный между входом 1, 2, 3 и переключаемым сигналом. Кроме того, в зависимости от применения доступны различные задние панели; проходной главный вход, проходной последний выбранный вход, проходной главный и задний входы.
