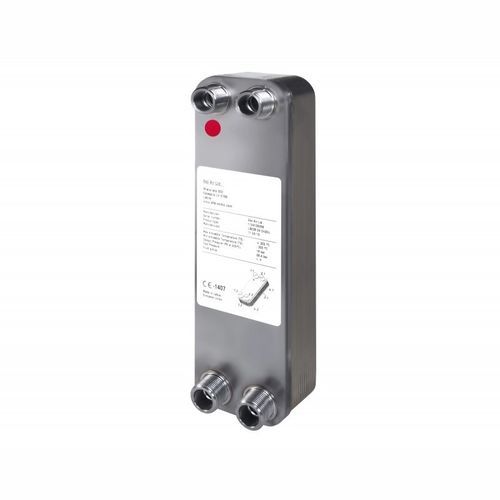

Паяный пластинчатый теплообменник NB 238жидкость/жидкостьиз меди
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- с припаянными пластинами
- Жидкости
- жидкость/жидкость
- Материал
- из меди
- Рабочее давление
31 bar
(449,62 psi)- Температура
200 °C
(392 °F)
Описание
Усиленный паяный пластинчатый теплообменник. Применение: холодильные машины, тепловые насосы, ИТП и др. Рабочее давление до 31 бара при +200°С.
Узор гофрированных пластин: H
Максимальное число пластин: 50
Диаметр портов: 22 мм
Объем канала: 0,038 л.
Максимальный проток: 5 м3/час
Габарит ППТО: 226мм х 90 мм.
Расчет полной высоты ППТО: 22,1 мм +5,7 мм + 2,35 мм х N
Присоединительные патрубки (коннекторы) - различная комбинация диаметров от 6 до 25 мм. Стандарт - универсальный резьбовой под пайку ¾”ISO G.
Высота коннектора: 22,1 мм
Типы присоединений: Резьба внешняя и внутренняя, под пайку.
Расчет массы: 0,88 кг+0,062 кг.х N
Крепежные болты: 2хМ8
Изготовлен из:
Гофрированные пластины: Нерж. сталь AISI316L
Усиливающие пластины: Нерж. сталь AISI304
Коннекторы (стандарт): Нерж.сталь AISI304
Припой: 99% медь
Варианты исполнения: Стандартное, двуступенчатое, многоходовое
Максимальное число коннекторов: 8
Каталоги
NB 238
3 Страницы
