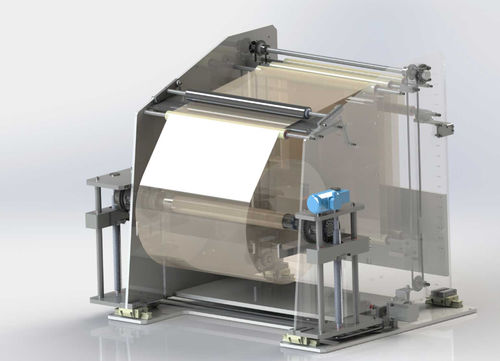

Устройство для разматывания для пленки

для пластиковой пленкидля тканиручное

Обзор Независимые универсальные размоточные модули, разработанные для установки перед производственными линиями гибких полотен. Просты и безопасны в эксплуатации, требуют лишь базовой подготовки оператора. Доступны конфигурации, адаптированные под конкретные требования, включая высокопроизводительные модели с автоматическим склеиванием/стыковкой для исключения простоев и остановок станка.

Ключевые характеристики

• Независимые модули размотки для гибкой интеграции в производственные линии
• Конфигурации для разных производственных потребностей, включая модели с автоматическим стыкованием для непрерывной работы
• Проектирование с учётом простоты и безопасности эксплуатации при минимальной подготовке оператора

Типы размотчиков

• С держателями барабанов с двойной опорой — для средних и больших весов рулонов (от 150 до 1000 кг)
• С консольными (cantilever) держателями — для малых и средних весов рулонов (от 0 до 150 кг)

Габаритные размеры Предлагаются стандартные размеры. Другие размеры могут быть оценены технической командой на предмет осуществимости.

Конструкция Рамы из железа или нержавеющей стали толщиной 20 мм, триангулированные с прочными подкосами для достижения максимального момента инерции во всех трёх пространственных направлениях.

Загрузка и разгрузка рулонов Подъёмник рулона использует систему опор с двойным плечом, приводимую в действие червячными винтами, расположенными и сцеплёнными с каждой стороны рам размотчика. Подъёмник поднимает растяжной вал и рулон с пола, поднимает их на требуемую высоту и перемещает рулон вдоль рычагов на защитные опоры для работы, повышая безопасность, снижая усилия оператора и ускоряя время переналадки.

Протяжка (набивка) Рамы содержат стратегически размещённые окна для удобного доступа и обработки полотна. Подвижная часть натяжного устройства (танцора) оснащена механизмом подъёма и фиксации, позволяющим поднимать и фиксировать танцор для продевания полотна без наклонов, снижая трудоёмкость и время настройки.

Выравниватель полотна Доступен в автоматическом и ручном вариантах. Включает датчик горизонтального положения, осевой сервопривод перемещения и подвижные рамы с диапазоном регулировки ±50 mm, согласованные через высокоточное управляющее электрооборудование для постоянного поддержания правильного положения полотна.

Стыковочный стол Ручной стол для стыковки с зажимом для полотна, обеспечивающим надёжное удержание и позволяющим оператору подготовить стыковку с комфортом и точностью.

Контроль натяжения полотна Автоматическая система контроля натяжения, включающая линейный танцор, датчик расстояния, управляющую электронику и электромагнитный тормоз. Положение танцора отслеживается и корректируется с использованием алгоритма P&D, который регулирует мощность тормоза для поддержания постоянного натяжения полотна и стабильного разматывания.

Автоматическая стыковка Бесшовное соединение в процессе размотки с опциями регистрированной стыковки для идеальной совмещённости. Технология стыка встык предотвращает увеличение толщины полотна, обеспечивая непрерывность процессов с высокой точностью и минимизируя время простоя оборудования.

Технические характеристики

• Семейство продукта: Индивидуальные размоточные модули
• Толщина рамы: 20 мм (железо или нержавеющая сталь)
• Усиление рамы: триангулированные подкосы для высокого момента инерции
• Типы держателей роликов: двойная опора и консольные
• Вместимость по весу рулона (ориентировочно): консольные 0–150 кг; двойная опора 150–1000 кг
• Диапазон регулировки выравнивателя: ±50 мм (осевое смещение)
• Компоненты контроля натяжения: линейный танцор, датчик расстояния, управляющая электроника, электромагнитный тормоз; управление через алгоритм P&D
• Стыковка: ручной стол для стыковки с зажимом; автоматическая стыковка встык доступна с опцией регистрированной стыковки
• Подъёмник рулона: двойной опорный рычаг с червячными винтами для безопасной загрузки/разгрузки и перемещения на опоры безопасности
• Стандартные размеры доступны; другие размеры оцениваются на предмет осуществимости
