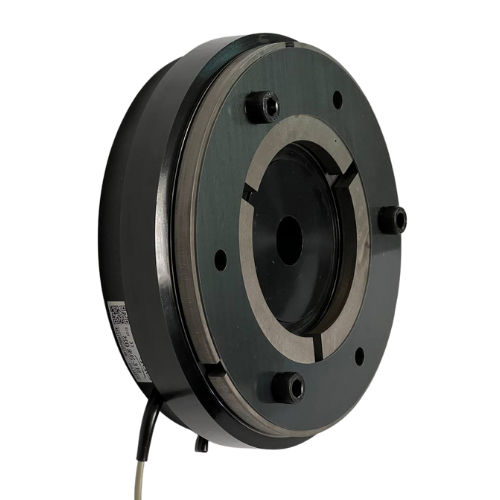

Электромагнитное сцепление SEE
трениядисковоес проходящим валом

электромагнитное сцепление
электромагнитное сцепление
электромагнитное сцепление
электромагнитное сцепление
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
трения, дисковое
Привод
электромагнитное
Другие характеристики
с проходящим валом, без подшипника
Момент

МИН.: 1,5 Nm
(1,1063 ft.lb)

МАКС.: 700 Nm
(516,2935 ft.lb)

Скорость вращения

МИН.: 1 400 rpm
(8 796,46 rad.min-1)

МАКС.: 10 000 rpm
(62 831,85 rad.min-1)

Мощность

МИН.: 8 W

МАКС.: 105 W

Описание

Электромагнитная муфта SEE, в основном, состоит из сердечника индуктора с соответствующей катушкой, ротора со встроенным фрикционным материалом (который установлен на валу с помощью шпонки) и узла индуцирования, состоящего из самого диска индуцирования с пружинной мембраной и опоры индуцирования. МОНТАЖ В сердечнике индуктора он центрируется по отношению к оси и устанавливается на станине машины. Размер "a", указанный в таблице, должен быть равен соблюдаться при монтаже. При подаче напряжения (нормализованного до 24 В пост. тока) на катушку, образуется магнитное поле, которое притягивает индуцированный диск к ротору, вызывая деформацию в мембранной пружине, она компенсирует воздушный зазор "a", производя действие сцепления, с интегральной передачей крутящего момента. Когда ток снимается, деталь 6 возвращается в исходное положение, отделяя якорь от ротора, прекращая сцепление, без остаточного крутящего момента. Убедитесь, что на обеих фрикционных поверхностях нет смазки или масла, так как их наличие снижает крутящий момент сцепления. Этим устройствам требуется небольшое количество включений, чтобы крутящий момент достиг своего номинального значения. Характеристики: Одноплоскостной однодисковый. Стандартное напряжение 24 В.DC Совместим с большинством производителей. Электромагнитная муфта SEE может использоваться для различных типов машин, таких как: Текстильный сектор кабельная промышленность Графическое искусство Станкостроение Контейнер и упаковка Уборочные машины

---
