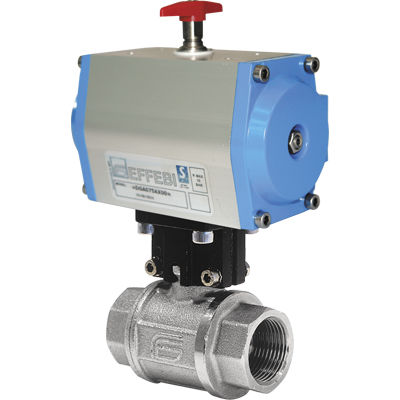

Клапан со сферическим золотником TOTAL series
с пневматическим управлениемс ручным управлениемдля сжатого воздуха

клапан со сферическим золотником
клапан со сферическим золотником
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
со сферическим золотником
Привод
с пневматическим управлением, с ручным управлением
Проводимые вещества
для сжатого воздуха
Корпус
резьбовой
Другие характеристики
с исполнительным устройством, простого действия, с двойным эффектом
DN

МИН.: 0,375 in

МАКС.: 3 in

Давление

МИН.: 20 bar
(290,1 psi)

МАКС.: 64 bar
(928,2 psi)

Температура

МИН.: -20 °C
(-4 °F)

МАКС.: 130 °C
(266 °F)

Описание

ОСОБЕННОСТИ ПРИВОДА: • УГОЛ ВРАЩЕНИЯ: 90°. • ПРЕДЕЛЫ ТЕМПЕРАТУРЫ: -20°C/+90°C. • МАКСИМАЛЬНОЕ ДАВЛЕНИЕ ПОСТАВКИ: бар 10 (бар 8 для DNA045). • НОМИНАЛЬНОЕ ДАВЛЕНИЕ: бар 5,62. • ЖИДКОСТЬ ПОСТАВКИ: фильтрованный обжатый воздух. • СМАЗКА: Масло NBR совместимое, который нужно использовать. Для дальнейшей информации относительно привода технические особенности ссылаются на специфические технические спецификации для привода в конце этого каталога (страницы 348/349). СТАНДАРТНЫЕ ОСОБЕННОСТИ КЛАПАНА: • ПРЕДЕЛЫ ТЕМПЕРАТУРЫ: для жидкостей – 20°C + 130°C (PTFE) для газа – 20°C + 60°C (PTFE). • СОЕДИНЕНИЯ: ISO 7/1 UNI F/F Rp (EN 10226) UNI – параллель DIN DIN2999. • МАКСИМАЛЬНОЕ ДАВЛЕНИЕ РАБОТЫ: от бара 64 к бару 20 для жидкостей. Для общих применений и особенных исполнений, см. ручной клапан.

---
