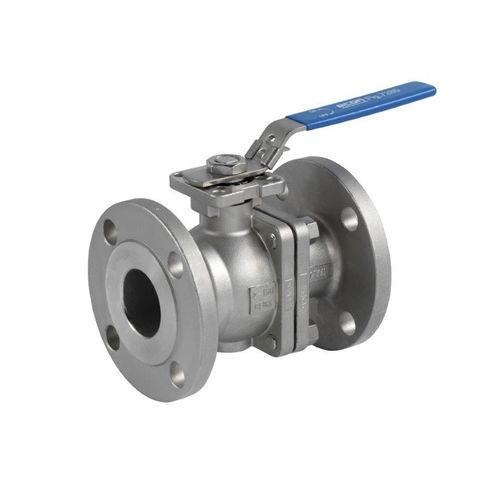

Клапан со сферическим золотником 10E10 series

с рычагомдля контроляс седлом

Серия Econ® 10E10 представляет собой двухсекционный полнопроходной шаровой кран с фланцевым окончанием и площадкой прямого монтажа, соответствующей стандарту ISO 5211. Краны 10E10 выпускаются с размерами от ½" до 8" с фланцами ASME класса 150. Корпуса клапанов изготавливаются из CF8M или WCB с отделкой из 316SS и поддерживают различные материалы седел. Корпуса из CF8M и WCB с отделкой из 316SS Пожаробезопасность в соответствии с API 607 6-е издание Встроенная монтажная площадка ISO 5211 для легкой автоматизации Антистатическое исполнение ATEX 94/9/EC (Ex II 2 G-D EX-c II) Материал седла TFM 1600 (варианты PTFE, RTFE, TFE/SS) Шток с защитой от выдувания Отверстие для выравнивания давления в пазу шара TA-Luft (VDI 2440, раздел 3.3.1.3) Сертифицирован под нагрузкой под напряжением Упаковка штока Запираемая рычажная рукоятка или "Т"-образная рукоятка IEC 61508, SIL 2 v-образный вырез 30° и 60° Дополнительный управляющий шарик Стандарты Конструкция: ASME B16.34, API 608 Пожарная безопасность: API 607, ISO 10497 Лицом к лицу: ASME B16.10 Толщина стенок: ASME B16.34 Торцевой фланец: ASME B16.5 Инспекция и испытания: API 598
