Термическая система окисления CC® series

восстанавливающаякаталитическаядля уменьшения летучих органических соединений

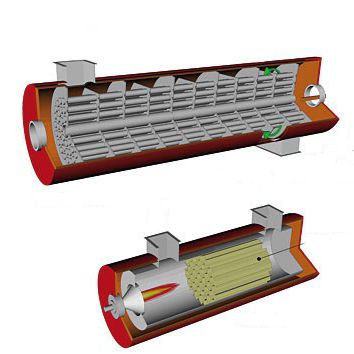

ТИПА ОБОРУДОВАНИЯ Система каталитического окисления V.O.C. (Летучие органические соединения) с рекуперативным термическим восстановлением. ДЕЙСТВОВАТЬ ПРИНЦИПИАЛЬНО: Установка состоит в основном из кожухотрубчатого теплообменника, камеры сгорания, оснащенной модулирующей горелкой и слоем катализатора окисления, работающим в гетерогенной фазе. Газовый поток, содержащий V.O.C., предварительно нагревается, проходя через кожухотрубчатый теплообменник до температуры близкой к 200÷270 °C, за счет тепла, выделяемого сгорающими газами, которые проходят через кожух того же теплообменника, а затем проходит через камеру сгорания, где модулирующая горелка, обычно питаемая природным газом, подает необходимое количество энергии для достижения и поддержания постоянной температуры полного окисления, при которой происходит процесс образования V.O.C. происходит, 300 ÷ 450 °C, проходит через слой катализатора, где происходит реакция каталитического окисления и в конце концов выделяет поглощенное тепло, проходя через кожух теплообменника, охлаждая себя до температуры выше входной 150 ÷ 200 °C и выбрасывается в атмосферу очищенной. Время пребывания газового потока в камере сгорания от 0,3 до 0,4 с при температуре от 300 ÷ 450 °C, в соответствии с химическим составом C.O.V., гарантирует полное каталитическое окисление органических соединений кислородом для образования диоксида углерода и воды, с эффективностью до 99,9% и постоянным уровнем выбросов менее 50 мг/Нм3 ТОУ (Общее содержание органического углерода).
