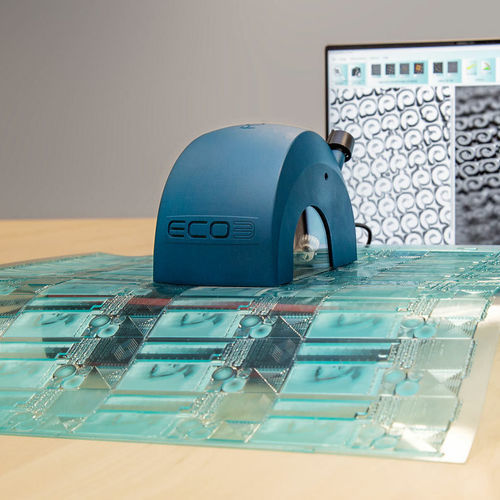

Измерительная система геометрии MAGIS FC3D+

3D2Dс камерой

MAGIS FC3D+ — единственный в мире флексографический измерительный прибор, который одновременно фиксирует как поверхность, так и нижние участки точек сетки и их основание сбоку. Две камеры фиксируют поверхность и боковые грани точек сетки, при этом боковая камера способна охватывать всю видимую область благодаря недавно разработанному методу. Новая система регулировки диафрагмы боковой камеры дополнительно позволяет точно настраивать параметры с учётом освещения или требований, предъявляемых к различным материалам пластин и растрам. Совместное использование обеих функций позволяет отображать каждую точку изображения с предельной чёткостью, показывать мельчайшие детали и обеспечивать высокий уровень точности измерений. Технические характеристики Площадь точек (%) Флексографские пластины Размер точки (диаметр в мкм/мм) Маскируемый материал, пленка Линейность растра (линий на см или дюйм) Боковой вид Ширина и угол линии Обычные флексографские пластины Цвет, с разделением CMYK Резиновые пластины, кроме чёрных Статистика, графика, сравнение данных пластины с металлической основой, частичные Тип пластины AM, FM, HD Технология измерения Датчик 1,3 МБ Область анализа: ~2 мм² Шаг растра: 30–85 линий/см; 76–216 линий на дюйм Повторяемость: ±0,5 % Калибровочная мишень по стандарту ISO Стационарный световой бокс, в котором осуществляется наведение прибора Оптическая система Полное сканирование всего 3D-изображения с помощью PMAG >4x, разрешение > 288 линий/мм 3D-PMAG: >4x; разрешение > 228 линий/мм. для боковой камеры Индивидуальная регулировка контрастности и яркости изображения 2D- и 3D-калибровка по осям X-Y-Z Комплект поставки Головка MAGIS FC3D+ с программным обеспечением и ключом защиты (64-разрядная версия) Специальная подсветка Транспортный ящик
