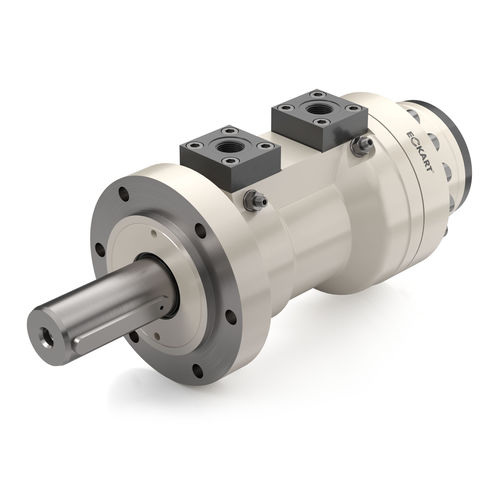

Ротационный привод SM4
гидравлическийдвойное действиепромышленный

ротационный привод
ротационный привод
ротационный привод
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Движение
ротационный
Тип
гидравлический
Конфигурация
двойное действие
Применение
промышленный, для станка
Другие характеристики
компактный, для высоких нагрузок, с высокой эффективностью, с большим моментом, с винтовой зубчатой передачей, износостойкий, ATEX
Сила

МАКС.: 256,25 kN

МИН.: 1,45 kN

Момент

МАКС.: 250 000 Nm (184 390,54 ft.lb)

МИН.: 180 Nm (132,76 ft.lb)

Давление

МАКС.: 250 bar (3 625,9 psi)

МИН.: 10 bar (145 psi)

Угол вращения

90 °, 180 °, 270 °, 360 °

Температура окружающей среды

МАКС.: 70 °C (158 °F)

МИН.: -25 °C (-13 °F)

Описание

Поворотный привод SM4 чрезвычайно мощный и масштабируемый Преимущества с первого взгляда -рабочее давление до 250 бар -компактный и надёжный -износостойкий -эффективная торцевая амортизация -регулируемый приводной вал -регулировка угла наклона ± 5° Ссылка среди приводов вращения SM4 является поворотным приводом с рабочим давлением до 250 бар, который работает по принципу "винтовой передачи". Как часто Вы искали вращающийся узел, способный выполнять вращательное движение или ограниченное вращательное движение в очень маленьком монтажном пространстве? Часто? Если да, то Эккарт может предложить идеальное решение благодаря своему современному вращающемуся приводу с 250 барами, маленькому и компактному SM4. Спецификации Размер - 13 размеров максимальный крутящий момент при 250 бар - от 180 до 250.000 Нм крутящий момент - 0,72 - 1,000 Нм/бар Угол поворота - стандартный 90°/180°/270°/360° плюс любой промежуточный угол, даже выше 360° Средне-гидравлические жидкости DIN 51524, ISO 11158 HFC, HFD; другие по запросу необходимое минимальное рабочее давление - от 10 бар макс. допустимое рабочее давление - 250 бар / выше - по запросу Монтажное положение - по мере необходимости Диапазон температур от -25°C до +70°C / выше или ниже - по запросу Объем поглощения - от 0,72 до 340,0 см³/1° макс. допустимое время вращения на 90° (без нагрузки) - от 0,13 до 210,0 сек. Вес 90° / 180° / 270° / 360° - от 5,5 до 976 кг / от 6,0 до 1136 кг / от 6,5 до 1296 кг / от 7,0 до 1456 кг максимальная радиальная нагрузка FR - от 1,45 до 87,20 KN макс. осевая нагрузка FAE - от 6,02 до 256,25 KN макс. осевая нагрузка FAA - от 1,00 до 41,00 KN

---

Каталоги

Rotary  actuator SM4
Rotary actuator SM4
16 Страницы
