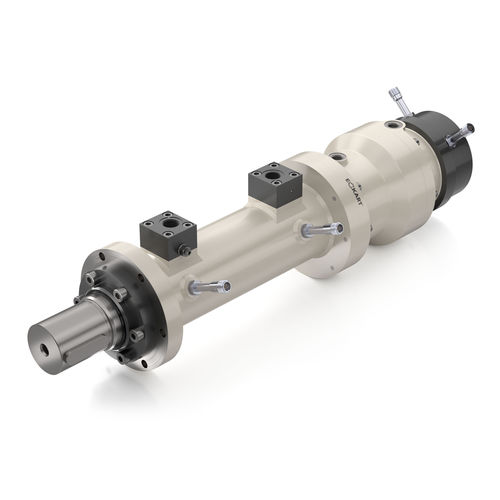

Рото-линейный привод PHSE series
ротационныйпневматическийс двойным эффектом

рото-линейный привод
рото-линейный привод
рото-линейный привод
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Движение
ротационный
Тип
пневматический
Технология
с двойным эффектом
Другие характеристики
компактный, водонепроницаемый, рото-линейный
Ход

МАКС.: 1 200 mm (47,244 in)

МИН.: 10 mm (0,394 in)

Сила

МАКС.: 4 700 N

МИН.: 450 N

7 400 N

Момент

МАКС.: 144 Nm (106,21 ft.lb)

МИН.: 4,5 Nm (3,32 ft.lb)

Описание

Роторный линейный привод PHSE пневматический ротор-линейный привод с износостойкими поверхностями скольжения Преимущества с первого взгляда компактный и прочный износостойкий Регулируемая опорная точка приводного вала регулировка угла ± 5° Точность для произвольно выбираемых последовательностей движений Пневматический ротор-линейный привод Eckart PHSE представляет собой комбинацию поворотного привода и линейного цилиндра двойного действия. Таким образом, с PHSE вращательное движение и линейное движение могут быть реализованы в очень малом пространстве. Поскольку поворотный привод и линейный цилиндр управляются отдельно пневматически, можно выбрать любую последовательность движений, например, вращение влево и вправо, линейное выдвижение и втягивание и т.д. При равномерном управлении обоими компонентами оба типа движений будут выполняться синхронно.

---
