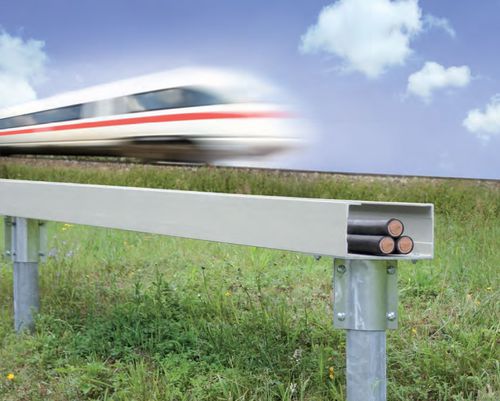

Кабельный лоток SP от Ebo Systems из стеклопластика (GRP) предназначен для установки в труднодоступных, стеснённых или неровных по рельефу местах. Система сочетает GRP-лотки с конструкцией опор и креплений из горячего цинкования (HDG), обеспечивая гибкий, экономичный и маловесный монтаж. Стандартные длины 6 м, заводские отверстия и предварительно собранные соединители позволяют быструю установку, часто одним человеком.

Области применения

• Железные дороги
• Поезда
• Метрополитен
• Другие транспортные инфраструктуры

Особенности системы и преимущества - Материал

• Отсутствие коррозии
• Высокая изоляция, не требуется заземление
• Высокая диэлектрическая прочность
• Трудногорючий: UL 94 V0
• Не содержит галогенов
• Устойчивость к УФ
• Перерабатываемый

Особенности системы и преимущества - Монтаж

• Низкий вес для удобства монтажа
• Простая и быстрая установка
• Заводские монтажные отверстия
• Длина поставки 6 м
• Предварительно собранные соединители для быстрой сборки
• Непрерывная установка допускает изменение шага опор на месте
• Регулируемая высота за счёт переменной длины стоек
• Адаптация к неровному рельефу

Несущая способность
Высокая механическая прочность в соответствии со спецификациями железнодорожных служб и Mannesmann Arcor (Vodafone).

• Номер одобрения: EBA / 21AZ2 / 0029/9 от 16.11.1999
• Утверждено DB Systel GmbH: T.SVN 15 10/12 от 27.05.2010

Компактная система для подъёма и поддержки кабелей

• Лотки с съёмными крышками
• Самонесущие лотки до 6 м
• Опорные стойки из материала HDG (горячее цинкование)
• Головки стоек из HDG
• Крепление крышек антивандальными Torx-винтами и cage-гаечными соединениями

Стойки и узел крепления головки стойки
Конструкция головки стойки позволяет регулировку высоты и, при установке на неровной поверхности, поворотная головка обеспечивает регулировку в трёх направлениях. Узел крепления головки выполнен цельным для быстрой установки. Все крепёжные элементы стандартного размера M10x25. Овальные отверстия на верхней части головки стойки позволяют корректировать положение при монтаже.

Крышки
Налегающие крышки со втулками предотвращают проникновение воды. GRP-крышки фиксируются неприступными Torx-тип винтами и cage-гаек, применяя принцип налегающей втулки для предотвращения попадания воды.

Соединительные пластины и коннекторы
U-образные соединители из нержавеющей стали AISI 316 обеспечивают надёжное соединение лотков. Каждая длина 6 м поставляется с предустановленным болтовым соединением с одной стороны. Винты имеют округлую головку, чтобы избежать повреждений кабелей. При установке оставляйте зазор 6 мм между секциями лотков и 8 мм между крышками. Соединительные пластины предварительно собраны на заводе.

Перегородка
Используется для разделения кабелей по функциям и/или напряжению. Перегородка удерживается на дне лотка за счёт веса кабелей и не требует дополнительных креплений при монтаже.

Инструкции по сборке (шаг опор)

• Для системы SP с расчётным шагом опор 3 м: после установки первого столба установите второй примерно на 2,25 м для соблюдения положения отверстий в основании.
• Для системы SP с расчётным шагом опор 6 м: после установки первого столба установите второй примерно на 4,50 м для соблюдения положения отверстий в основании.

Технические характеристики

• Семейство / модель: SP
• Материал (лоток и крышка): GRP (стеклопластик)
• Материал опоры: стойки и головки горячего цинкования (HDG)
• Материал соединителя: U-образный соединитель из AISI 316 нержавеющей стали
• Стандартный крепёж: M10x25
• Длина поставки: 6 m
• Рекомендуемый зазор между секциями лотков: 6 mm
• Рекомендуемый зазор между крышками: 8 mm
• Крепление крышки: Torx-винт неприступного типа с cage-гаек
• Класс огнестойкости: UL 94 V0
• Электрические свойства: неэлектропроводящий, высокая диэлектрическая прочность (заземление не требуется)
• Экологические свойства: без галогенов, устойчив к UV, перерабатываемый, не подвержен коррозии
• Одобрение: EBA / 21AZ2 / 0029/9 (16.11.1999)
• Утверждение: DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
