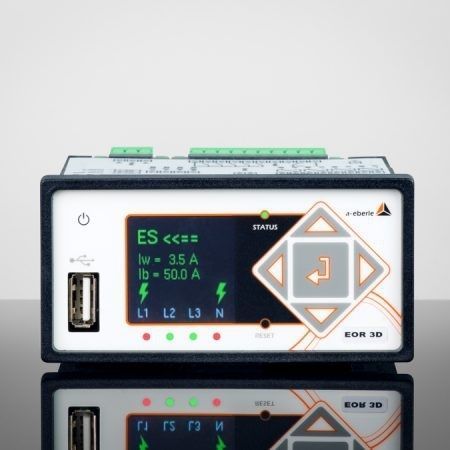

Система локализации дефекта EOR-3D

EOR-3D объединяет локализацию короткого замыкания и замыкания на землю в одном компактном устройстве. Устройство сочетает в себе преимущества различных процессов локализации. Благодаря определению приоритетов и веса процессов локации, они могут быть идеально объединены вместе. EOR-3D может быть адресован через различные интегрированные протоколы управления, может считывать до шести устройств через Modbus master и может также функционировать как шлюз. Функции IT-безопасности и свобода программирования делают устройство уникальным помощником при локализации замыканий на землю и коротких замыканий. Индикатор замыканий на землю и коротких замыканий предлагает широкий спектр процессов локализации как для компенсированных, так и для изолированных сетей; также можно установить приоритет. Процесс определения переходных замыканий на землю с использованием алгоритмов qu2 и qui для однократных замыканий, периодических замыканий (qui), замыканий в контурах с большими циркулирующими токами (qu2) и ошибочных сопротивлений, которые могут быть определены в диапазоне кОм Процесс направления активной мощности или cos(φ): Оценка направления активной мощности, увеличение активного остаточного тока Процесс гармоник с измерением направления соответствующей мощности для выбранной пользователем частоты Определение местоположения импульса Направленный или ненаправленный индикатор короткого замыкания с настраиваемым временем сброса Обнаружение переходных замыканий на землю с использованием алгоритмов qu2 и qui для однократных замыканий, повторных замыканий (qui) и замыканий в контурах с большими циркулирующими токами (qu2) Направление реактивной мощности или процесс sin(φ) Индикатор направленного или ненаправленного короткого замыкания с настраиваемым временем сброса
