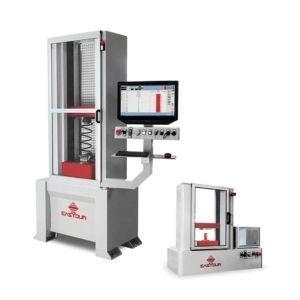

Испытательная машина сжатия SIDE LOAD 3000

с управлением от компьютерадля пружинвертикальная

Прибор для испытания пружин Side Load – это система измерения смещённой нагрузки (side load), состоящая из платформ с 6 тензометрическими датчиками и программы с 3D графикой для изучения поведения пружин. Прибор оснащён: 3 тензодатчиками под 120 ° для осевой загрузки и центровки точки опоры; 3 тензодатчиками, установленными перпендикулярно друг другу, для расчёта наклона прямой приложения сил и бокового усилия. ОДНОВРЕМЕННО ПОЛУЧАЮТСЯ СЛЕДУЮЩИЕ ЗАМЕРЫ: боковые усилия Fx и Fy относительно осей X и Y; координаты входа и выхода вектора силы пружины; значение силы, направление и положение равнодействующей силы во время хода пружины; осевое усилие Fz по Z; восстанавливающий момент Mz относительно вертикальной оси; равнодействующая сила Fq, соотнесённая со своим углом aq; верхний и нижний эксцентриситет силы в системе полярных координат. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программа целиком разработана в компании EASYDUR на базе оперативной системы Windows и включает в себя управление статистикой, архивами и сертификатами в формате Excel, благодаря чему персонализируется для каждого пользователя. Статистика в реальном времени позволяет получить при каждом замере среднее значение, Sigma, CP, Cpk, кривую Гаусса и гистограмму. Данные и графики 3D выводятся на экран и обновляются в реальном времени (1000 Гц), что помогает мгновенно определить самые критические параметры пружины.
