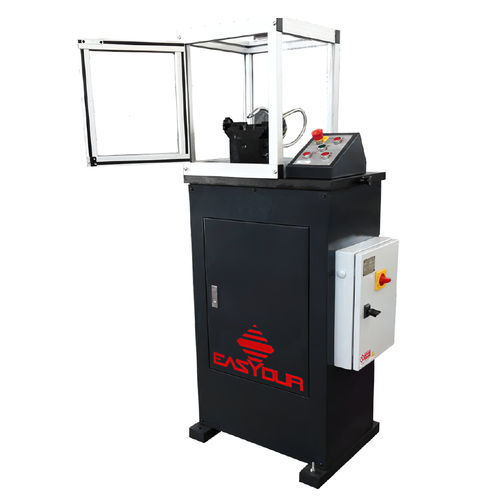

Протяжной станок — металлорежущий станок, позволяющий наносить высокоточные V- и U-образные надрезы глубиной 2, 3 или 5 мм на образцы размером 55 x 10 x 10 мм. В конце цикла, по мере необходимости и в соответствии с требованиями стандартов, обработанные образцы имеют острые или закругленные насечки, необходимые для их правильного разламывания с целью определения ударной вязкости KCU или KCV, как предусмотрено применимыми стандартами испытания на ударный изгиб по Шарпи.
Особенности конструкции
Станок должен быть оснащен протяжкой c калибрующими зубьями по бокам для выноса срезанного материала (стружки) образца.
Таким образом, гидравлический блок, расположенный над траверсой, воздействует на протяжку, нажимая на нее вертикально сверху вниз, в то время как образец удерживается в неподвижном положении тисками у основания оборудования и надрезается.
В зависимости от типа используемой протяжки, могут выполняться U- или V-образные насечки на разную глубину (от 2 до 5 мм), в соответствии с требованиями применимых стандартов.
В СООТВЕТСТВИИ СО СТАНДАРТАМИ:
ASTM E23 Стандартные методы испытания на ударный изгиб при использовании образцов с надрезом.
ASTM A370 Стандартные методы испытаний и определения для механических испытаний стальных изделий. Материалы металлические.
Методы испытаний и основные технические требования
UNI EN ISO 148-1 Испытание на удар по Шарпи на маятниковом копре – Часть 1: Метод испытания
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ:
Протяжка для V-образных надрезов глубиной 2 мм, согласно UNI EN ISO 148-1 (факультативно, по желанию заказчика)
