Характеристики

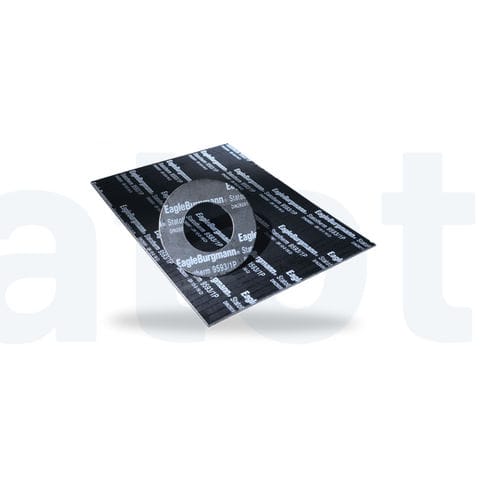

Statotherm 1P 9593/1P - это прокладочный лист из гибкой, расширенной графитовой фольги (чистота > 98 %), который можно комбинировать с вставкой из нержавеющей стали (материал: 316 (L), толщина 0,05 мм). Statotherm 1P 9593/1P - это прокладка с особо адаптируемой графитовой накладкой, что позволяет использовать ее при низких поверхностных давлениях и в хрупких фланцевых соединениях.
Преимущества
Отсутствие охрупчивания
Выдающаяся стойкость к окислению
Может использоваться в хрупких фланцевых соединениях
Рабочий диапазон
Давление: p = 40 бар
Температура
Непрерывная работа:
t = -200 °C ... +400 °C
Пар: tmax=+550 °C
Инертная среда:
tmax = +550 °C
Рекомендуемая шероховатость поверхности: RZ = 12,5 ... 50 мкм
Химическая стойкость: pH = 0 ... 14
Устойчив практически ко всем органическим и неорганическим кислотам, щелочам, маслам и растворителям. Не подходит для использования в сильно окисляющих средах или в элементарном фторе, броме, триоксиде серы или озоне (O3) > 150 °C...
Рекомендуемые применения
Промышленность
Перерабатывающая промышленность
Нефтехимическая промышленность
Химическая промышленность
Технология электростанций
Варианты
9593/1P (листы)
9593/1R (кольца и разрезы)
9593/1RIG (кольца с внутренней проушиной)
9593/1RA (рамки)
9593/1S (сегменты)
Примечания
Для безопасной эксплуатации всегда используйте сухие и неповрежденные уплотнения.
Формы поставки
Листы:
1.000 x 1.000 мм и 1.500 x 1.500 мм
Толщина 1,0 /1,5 /2,0 / 3,0 / 4,0 мм
Кольца и формованные детали:
Стандартные размеры согласно DIN EN 1514-1 или ASME B16.21
---
