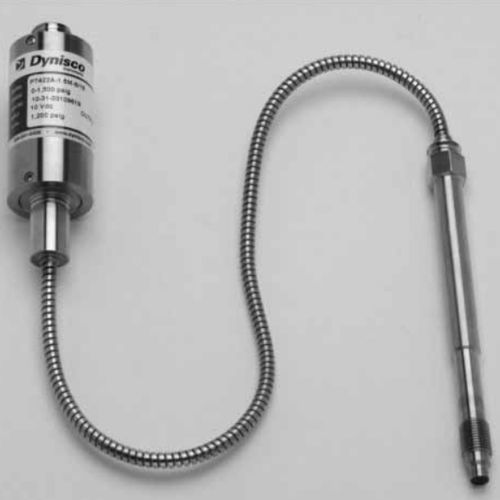

Абсолютный модулятор давления PT420A

мембранныйаналоговыйдля плавки

Датчик серии PT420 - это датчик с чувствительностью +/- 0,25%, идеально подходящий для применения в системах измерения давления расплава, требующих высокой точности, простоты установки, повторяемости и надежности. Датчики PT420 обеспечивают стандартный для отрасли сигнал 3,33 мВ/В, предназначенный для работы с большинством индикаторов давления. MPT420 оснащен восьмиконтактным разъемом Bendix. Для определения температуры расплава можно использовать дополнительные конфигурации термопары или ТДС. PT420 имеет резьбу 1/2-20 UNF для установки в стандартные монтажные отверстия преобразователя и при желании может поставляться с различными другими электрическими соединениями. РАБОЧИЕ ХАРАКТЕРИСТИКИ Выходной сигнал: 3.33 мВ/В +/- 2,0% Входное напряжение: рекомендуется 10 В пост. тока, максимум 12 В пост. тока Повторяемость: +/- 0,1% FSO, +/- 0,2% FSO для диапазонов 500, 750, 1 000 фунтов на кв. дюйм Конфигурация: Четырехплечий тензометрический мост Уитстоуна из фольги, соединенной между собой Сопротивление моста: Вход: 345 Ом минимум, выход: 350 Ом +/- 10% Избыточное давление: 2 X FSO или 35 000 psi в зависимости от того, что меньше Баланс нуля: +/- 5% FSO Калибровка внутреннего шунта (R-Cal): 80% FSO +/- 0,5% Сопротивление изоляции: 1000 мегаом @ 50 В пост. тока ТЕМПЕРАТУРНЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сдвиг чувствительности из-за изменения температуры: +/- 0,005% FS/oF макс (+/- 0,01% FS/oC макс) Монтажный момент: 500 дюймов/фунтов максимум Стандартные смачиваемые части: Dymax® с покрытием 15-5 PH SST
