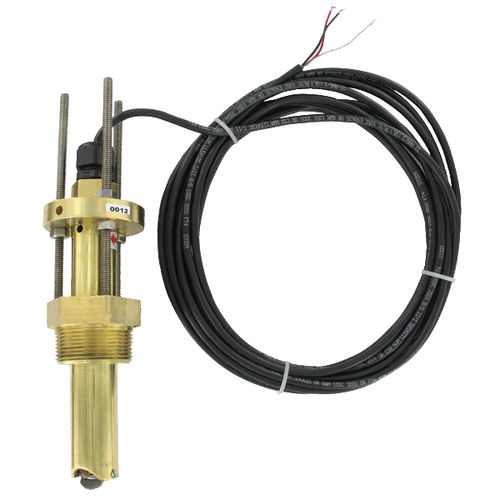

Лопастной датчик расхода PFT series

для жидкостейсо вставкой

Вставные лопастные расходомеры серии PFT используются для контроля расхода жидкости в трубах диаметром от 1-1/2 до 40 дюймов и выпускаются в корпусе из латуни или 316 SS. Прибор выдает частотно-пропорциональный импульсный сигнал или сигнал от 4 до 20 мА. Импульсные модели имеют выходной сигнал в виде квадратной волны с частотой, пропорциональной скорости потока, а модели от 4 до 20 мА имеют линейный выход скорости: 4 мА равно 0 футов/с, а 20 мА равно 25 футов/с. ОСОБЕННОСТИ Длительный срок службы даже в условиях применения с твердыми частицами благодаря подшипникам и валу, обеспечивающим превосходную защиту от износа Использование в системах орошения с погодоустойчивыми и погружными характеристиками Экономия времени и складских запасов благодаря одному устройству, регулируемому в большом диапазоне размеров труб Универсальность применения благодаря разнообразию выбора смачиваемых материалов Сокращение потребности в дополнительных внешних компонентах благодаря встроенному выходу 4-20 мА Устранение опасений по поводу магнитного материала в потоке благодаря технологии датчика, использующей индуктивное считывание и отсутствие магнитов ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обслуживание: Жидкости на водной основе. Диапазон: 1.2 - 25 футов/с (0,37 - 7,62 м/с). Смачиваемые материалы: Корпус и фитинг: Латунь или 316 SS; Уплотнительное кольцо фитинга: FKM стандарт, силикон или Buna-N опционально; Рабочее колесо: 316 SS; Вал: карбид вольфрама стандарт или 316 SS опционально; Подшипник: PTFE стандарт. Линейность: ±1,0% от FS. Повторяемость: ±0,5% от FS. Температурные пределы: -40 - 212°F (-40 - 100°C). Пределы давления: 400 фунтов на кв. дюйм (27,6 бар) при 100°F (37,8°C), 325 фунтов на кв. дюйм (22,4 бар) при 212°F (100°C). Технологическое соединение: 1-1/2" NPT с наружной резьбой стандартно, 2" NPT с наружной резьбой опционально. Выход: > Импульс: открытый коллектор NPN с выходом квадратной волны, номинальное напряжение 60 В @ 50 мА максимум. Частота: от 3,2 до 200 Гц. Ширина импульса: 2,5 мс
