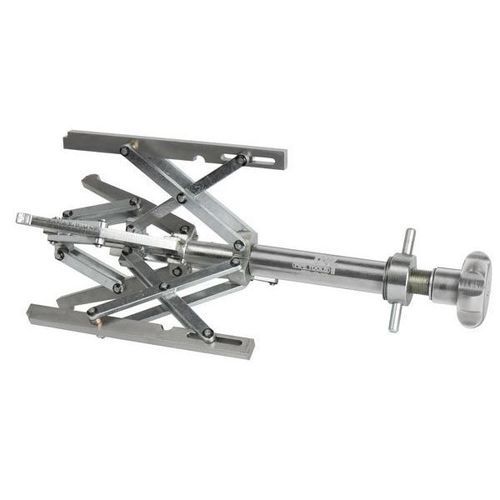

Опорный зажим 13500 series

Описание продукта
Внутренний центрующий зажим ISEC предназначен для точного внутреннего центрирования при сварке фланцев с отводами и изгибами труб. Ручное зажимное устройство обеспечивает контролируемое позиционирование, сокращая время подготовки и повышая точность сборки при изготовлении и сварке трубопроводов.

Ключевые характеристики

• Предназначен для зажима трубы или фланца на отводах
• Диапазон ID: 2,25–20,4″ (56–520 мм) в зависимости от варианта
• Контактные точки из нержавеющей стали для предотвращения загрязнения материалов
• Совместим с распространёнными материалами труб (углеродистая сталь, нержавеющая сталь и др.)

Обзор продукта
Номер детали | Тип | Диапазон ID | Вес
1350019 | ISEC56115 | 2,2–4,5″ (56–115 мм) | 1,0 кг
1350020 | ISEC85195 | 3,3–7,6″ (85–195 мм) | 3,0 кг
1350021 | ISEC120315 | 4,7–12,4″ (120–315 мм) | 10,0 кг
1350022 | ISEC180520 | 7–20,4″ (180–520 мм) | 24,0 кг

Преимущества

• Быстрое и воспроизводимое внутреннее позиционирование для стыков фланец–отвод
• Только нержавеющая сталь контактирует с поверхностью трубы, что предотвращает перекрёстное загрязнение материалов

Соответствующее оборудование

• Elbow Spider Clamp ISC — для внешней фиксации фланцев и труб (Диапазон ID: 2,25–20,4″)

Технические характеристики

• Рабочий диапазон (в целом): 2,25″ (56 мм) до 20,4″ (520 мм) в зависимости от модели
• Материал контактных точек: нержавеющая сталь
• Совместимые материалы: углеродистая сталь, нержавеющая сталь и другие распространённые материал труб
• Основное применение: внутреннее центрирование при сварке фланцев на отводах
• Доступные артикулы и вес: 1350019 (ISEC56115) 56–115 мм - 1,0 кг; 1350020 (ISEC85195) 85–195 мм - 3,0 кг; 1350021 (ISEC120315) 120–315 мм - 10,0 кг; 1350022 (ISEC180520) 180–520 мм - 24,0 кг
