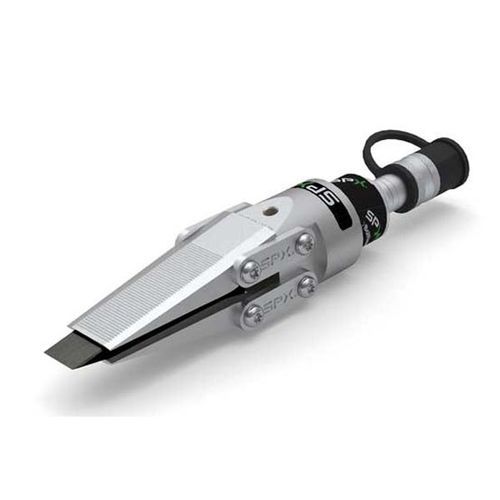

Гидравлический расширитель фланцев FLS15

для применения на подводной лодкепереносной

Описание продукта
Гидравлический распорник фланцев FLS15 — клиновой, одностороннего действия инструмент для разведения фланцев с целью замены прокладок, очистки и ремонта. Максимальная сила растяжения до 15 метрических тонн (33 000 lb) на одно устройство, компактная длина около 287 мм, масса примерно 3,2 кг; предназначен для профессионального обслуживания и выездных работ.

Принцип действия
Устройство работает за счёт встроенного клина. Одностороннего действия, требует гидравлического насоса с поддержанием давления. Максимальное рабочее давление: 10 000 psi (700 bar). Для получения суммарной силы используют два устройства в противофазе — 30 метрических тонн (2 x 15). Минимальный зазор для вставки: 5 mm.

Области применения

• Обслуживание и ремонт фланцевых соединений
• Замена прокладок и металлических уплотнений на муфтах
• Ремонт трубопроводов, отводов и изгибов на месте
• Работы в морских и оффшорных условиях

Преимущества

• Клиновый распорник с усилием 15 метрических тонн (33 000 lb)
• Расширительные пластины полностью опираются на встроенный клин для надёжной передачи нагрузки
• Низкое трение и увеличенные интервалы обслуживания благодаря высокопроизводительным смазкам
• Подходит для фланцев с малым зазором: вставка от 5 mm
• Специальный высокостабильный металлический сплав с антикоррозионным покрытием, пригодный для морских условий
• Компактный и лёгкий: около 3,2 кг, длина 287 мм
• Опциональная эргономичная рукоять для удобства обращения
• Сменные расширительные пластины (ступенчатые / гофрированные) для гибкости применения
• Простое обслуживание: требуется один инструмент (T40 Torx)
• Гидравлический разъём совместим со стандартным штекером 3/8 in (No. 9798)

Обзор продукта (таблица)
Артикул | Описание | Макс. сила растяжения | Вес
1169284 | Распорник фланцев зубчатый | 15 to | 3,2 kg
1169285 | Распорник фланцев ступенчатый | 15 to | 3,2 kg
1169497 | Ручной насос - двухступенчатый | - | 2,6 kg

Технические характеристики

• Модель: FLS15 (клиновой гидравлический распорник фланцев)
• Бренд: SPX Bolting Systems
• Максимальная сила растяжения: до 15 метрических тонн (33 000 lb) на устройство
• Рекомендуется использование парами: суммарная сила 30 метрических тонн (66 000 lb)
• Принцип работы: встроенный клин (клиновой привод)
• Привод: односторонний гидравлический (требуется насос с поддержанием давления)
• Макс. рабочее давление: 10 000 psi (700 bar)
• Минимальный зазор для вставки: 5 mm
• Вес (распорник): ок. 3,2 kg
• Длина: ок. 287 mm
• Материал: специальный высокостабильный металлический сплав с антикоррозионным покрытием (подходит для оффшорного применения)
• Расширительные пластины: сменные (ступенчатые / гофрированные)
• Обслуживание: требуется один инструмент (T40 Torx)
• Гидравлический разъём: совместим со стандартным штекером 3/8 in (No. 9798)
• Доступные варианты / артикулы: 1169284 (зубчатый), 1169285 (ступенчатый); соответствующий ручной насос 1169497 (двухступенчатый)
